Quid est stannum Ferri: Compositio, Genera & Forgings?

Quid est Alloy of Steel - A Direct Answer?

Chalybs est fundamentaliter mixtura ferri et carbonis, ubi carbo contentus de more vagatur 0.02% ad 2.14% in pondere . Cum tamen homines quaerunt "quid sit stannum ferri", saepe nominatim referuntur ad mixturam chalybem - praedicamentum de chalybe, quod superat chalybem carbonem campum, incorporandi unum vel plura elementa mixturae, sicut chromium, nickel, molybdenum, vanadium, manganesum, pii, vel tungsten. Haec additamenta consulto introducuntur ad augendas proprietates specificas mechanicas, physicas vel chemicas, quas solus carbo assequi non potest.

In praxi, mixturae chalybs in duo genera lata dividitur; humilis-admixto ferro ubi summa offensio contentum infra 8%, et summus admixto ferro ubi summa offensio contentum 8% excedit. Immaculata ferrum, ferrum, instrumentum, et arduus ensem Omnia sub stannum generis cadunt alta. Coniunctio specifica et coniunctio mixtionis elementorum directe determinant vires ferri, duritiem, duritiem, corrosionem resistentiam, et weldability.

Una maxime industriae significantes applicationes offensionis ferri in productione Alloy Ferro forgings - components informata per compressivas copias, quae superiorem structuram frumenti tradent et proprietates mechanicas comparant cum stirpibus vectibus vel machinatis. Intellegere compositionem oflay chalybi inseparabilis est ab intellectu quomodo illae machinationes machinantur et applicantur per industrias.

Core offensio elementorum in ferro et eorum muneribus

Unumquodque elementum tinguere ferro additum est proposito metallurgico distincto inservit. Insequenti naufragii elementa maxime usitata et proprias proprietates impertiunt;

Chromium (Cr)

Chromium additur in amounts e vndique a 0,5% ad XXX% fretus applicatione. Ad concentraciones supra 10.5%, iacuit oxydatum passivum in superficie ferrea format, inde quod scimus sicut chalybem immaculatum. In inferioribus concentratione, chromium duritiem meliorem facit, resistentiam induere, et vires altae temperaturae. Gradus sicut AISI 4140 et 4340 ambo continent chromium ut elementum praecipuum, et hi sunt inter gradus communissimos pro Alloy Ferro malleorum in applicationibus onerantium portantes.

Nickel (Ni)

Nickel auget duritiem, maxime ad temperaturas humilis, necessariam eam faciens ad applicationes cryogenicas et apparatum arctico-inviolationis. Typice usus est inter I% et IX% Nickel etiam repugnantiam corrosionis emendat et adiuvat ductilem conservandam post duritiam. Gradus 9Ni chalybs, quod circiter 9% nickel continet, late pro gasi naturali liquefacto (LNG) piscinas repositiones quae in temperaturis operantur tam humilis quam −196°C.

Molybdenum (Mo)

Etiam modicis - typically 0.15% ad 0.30% - molybdenum obturbat obdurabilitatem meliorem, ad temperaturas elevatas resistentiam repens, et resistentiam ad corrosionem fovendam. In chromium-molybdenum (CrMo) chalybea, quae sunt normae materiae ad fistulam altae pressuris et admixtionis Ferro fodiendi in regione generationis potentiae, molybdenum criticum est ad diuturnum tempus integritas structuralis sub cyclo scelerisque.

Vanadium (V)

Vanadium adhibetur in concentratione typice infra 0.2% expolitio tamen eius effectus significant. Pulchre carbides et nitrides, quae limites frumenti acuunt, inde in microstructuris subtilioribus et viribus lassitudine emendavit. Gradus Vanadium-mutatus communiter adhibentur in crankshafts fictis, connexis virgis, et blanks calces ubi labor vita precipua est.

Manganum (Mn)

Manganesum inest pene omnibus ferro, typice inter 0,3% et 1.6% . Deoxidizer agit, cum sulpure componit ad brevitatem calidam praecavendam, viresque et duritiam auget. Ferri manganesi superiores - ut Hadfieldus ferrum cum 12-14% Mn circa - praestantes mores laboris obdurationis exhibent, eosque aptas ad ictum repugnantes applicationes ut fodiendarum armorum et transitus ferriviarias efficiens.

Pii (Si)

Pii imprimis deoxidizer est sed etiam vires et duritiem meliorem facit. Vere in ferro et ferro electrica, contentus Pii potest esse quam altus 4.5% ubi signanter damna magnetica minuit et resistentiam electricam emendat. In fabrica stannum chalybearum, contentum siliconicum plerumque inter 0.15% et 0.35% contineri solet.

Wolframium (W) et Cobalt (Co)

Tungsten format carbides stabiles tenentes duritiem in temperaturis elevatis - usque ad DC ° C et supra - essentialem in ferro ferro celeritatem faciendo ut M2 et T1. Cobaltus amplius auget duritiem calidam et adhibetur coniuncta cum tunga in applicationibus asciarum premium.

Commune Admisce Ferro Gradibus et Compositionibus

Mensa infra compendiat plures gradus e ferro mixturas late adhibitas, earumque compositiones nominales, earumque arearum applicationem primariam, praesertim quoad ferramenta admixtum Steel;

Quid admiscet Steel Forgings dissimiles ab aliis speciebus

Cum chalybs mixtura per cudendo discurrit — ut opponitur iactationi, volventi, vel machinis ex conclave — elementum consequens ostendit structuram internam fundamentaliter diversam. Fictio operatur metallum sub vi compressiva, vel calida vel frigida, quae varios eventus metallurgicos efficit criticos;

• Frumenti elegantia; Cudendo processus deiecerit rudi structuras frumentarias in subtilia, equiaxed grana. Grana tenuiora sunt altiores duritiem et melius lassitudine resistentia. In ferramentis Alloy Steel, hoc augetur per elementa expolitio grani sicut vanadium et niobium.
• Gratia diei et noctis frumenti fluxus: Cum chalybs mixtura prope figuram ficta est, granum fluit extima partis potius quam machinis incisa sequitur. Haec structura frumenti directionalis significanter distrahens vires ac lassitudines auget in prima directione accentus - utilitas critica in componentibus sicut crankshafts, conectens virgas et flanges.
• Internae evacuationes sublatae: Calidum ad temperaturis cudendum typice inter 1100°C et 1250°C claudit cavitates quasvis porositas interna vel DECREMENTUM, quae in solidificatione originalis regulae formatae sunt, unde fit in producto homogeneo, denso.
• Impetum resistentia improved: Compositum structurae subtilis grani et fibrae directionales in Alloy Ferro schedulae profluentes in chalybe V-incisura valorum impulsum qui esse possunt XXX% ad L% altiorem quam aequivalens flatura probata in partem transversam.

Exempli gratia, AISI 4340 caloris curati ad distrahentes vires 1000 MPa fabricandi potest exhibere industriam impulsum Charpy super 80 J ad locus temperatus, dum deiectio similium compositionis et caloris curationis tantum 50-60 J sub iisdem condicionibus consequi potest. Haec differentia non est mere academica - applicationes in tuto-criticas, dum elementum supersit oneris conditioni vel fracturae catastrophice.

De processu cudendo ad Alloy Steel - Ex Billet ad Complevit Component

Summus qualitas producens Admisce Ferro schedulae diligentem potestatem cuiuslibet stadii in processu fabricando requirit. Infra sequentia productio typica est ad commissuram ferri candentis admixtam:

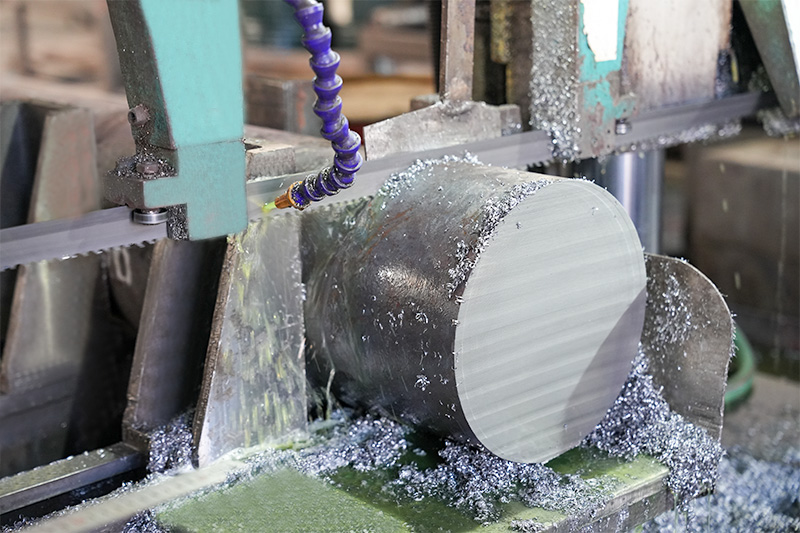

1. Rudis materia lectio et certificatio: Admisceant ferrariae tabellae vel ingotae e chalybemakers cum calore chemiae documentis oriuntur, confirmans omnes collectiones elementorum commixtiones speciei convenire. Ultrasonica probatio ineuntes tabellae norma est praxis in applicationibus criticis.
2. Calefacere: Tegulae in fornacibus electricis vel gas-accentibus ad convenientem cudendo temperaturas calefactae sunt, typice inter 1100°C et 1250°C maxime humilis offensionis gradus. Praecisa moderatio temperatura impedit decarburizationem superficiei strati et uniformem plasticitatem efficit per sectionem crucis.
3. De rebus fictis: Pendere geometriam, et exigi grani fluxus, torcula turbari, ementiri, extrahi vel pressi in clauso interire. Cucurbitationes magnae Alloy Ferro — ut vas pressionis flanges excedentes 500 mm ferebant — plerumque gignuntur in torcularibus hydraulicis e vndique. 2,000 ad 10,000 millia amphorarum facultatem .
4. Imperium refrigerium: Post cudendum, refrigerandum moderatum vel in aere, in fornace, vel sub stragulis insulantibus — prohibet formationem durae martensitae quae componentes resiliunt vel residuas passiones ad subsequentem curationem caloris minus idoneam inducere possunt.
5. Curatio caloris: Most Alloy Ferro malleationes subeunt austentiis, exstinguendis, temperandis (QT) ad perficiendam specificationem finalem proprietatum mechanicarum. Temperatura austens, extinguens medium (aqua, oleum, vel polymerum), et temperatura et tempus temperans omnes variabiles criticae sunt. Exempli gratia, AISI 4140 malleoli destinatis bonis oleis tubulosis (OCTG) applicationes typice inter temperari. 540°C ad consequi requiritur statera fortitudinis et duritiei.
6. Non perniciosa probatio (NDT); Falsiones finales subiectae sunt probationi ultrasonicae (UT), inspectionem particulae magneticae (MPI), vel inspectionem penetrantem inficiunt (DPI) ad integritatem internam et superficiem comprobandam ante partum.
7. Mechanica probatio et certificatio; Testientes annuli seu prolongationes integraliter cum componente fabricatae sunt ad distrahendum, duritiem, et ictum tentationis. Proventus documenta sunt in relatione test materiali (MTR) quae fictionem ad emptorem comitatur.

Industria quod graviter in Alloy Ferro Forgings

Postulatio ferramentorum Alloy Steel ab industriis impellitur ubi integritas structuralis non est negotiabilis et ubi defectus graves consectaria fert, sive oeconomicae, sive environmental, sive secundum humanam salutem. Sectores sequentes sunt maxime significantes consumers;

Oleum et Gas

Apparatus Wellhead, Corpora lignorum Nativitatis, valvulae portae, flanges, et subsea connexiones omnes consuetudinaliter fabricatae sunt sicut ferrariae admixtae Ferro. Graduss ut F22 (2.25Cr-1Mo) , F91 (9Cr-1Mo-V), gradus temperatus et humilis sicut F8 et F44 sub ASTM A182 specificantur pro flangibus et congruis operantibus sub pressura alta et elevatis vel sub-ambientibus temperaturis. Compositio chemiae mixturae et processus fictionis efficit ut haec componentia pressurarum bene capitis resistant nimis 15,000 psi et resistunt hydrogenii inacti crepuerunt (HIC) in ambitus acerbissimae servitutis.

Aerospace et defensionis

Artificia calces exponunt, membra fabricalia airframe, tela machina, et partes systematis armaturae producuntur sicut ferramenta admixtio Steel e gradibus inclusa AISI 4340, 300M (a mutatio 4340 cum additamentis vanadium et siliconibus), et ferros corrumpentes. Ultimus vires distrahentes requisita ad huiusmodi applicationes petit excedunt 1,700 MPa cum rigore fracturae duritiei minimae. Processus fictus hic essentialis est, quia nullus processus emissus certo consequi potest requisitam compositionem virium et duritiem in his gradibus.

Potentia Generationis

Vapor Turbine rotors, spicula generantis, conchas pressi vasorum, et turbines discorum in utraque plantarum potentia conventionali scelerisque et nucleari sunt, inter maximas et acerrimas ferrarias Alloy Steel productas. A unum magnum Turbine rotor cudendo ponderare potest 100 tonnes et requirunt septimanas temperatae refrigerationis et caloris curationes post cudendum. Materiae ut CrMoV chalybs (v.g., 1Cr-1Mo-0.25V) et nickel-chromium-molybdaenum-vanadium (NiCrMoV) gradus specificantur propter diuturnum tempus resistentiam vaporis temperaturis usque ad 565°C et eorum resistentiam ad temperaturam embraticulationis.

Automotive and Gravis Transport

Sector automotiva utitur admixto Ferro late ementiendo pro componentibus organis - crankshafts, virgas connectens, camshafts, anniculos transmissiones, et articulos gubernat. Media carbonis offensionis gradus ut AISI 4140, 4340 et 8620 frequentissima electiones. Moderni microalloyati malleolos ferros (in quibus parvas additiones niobium, vanadium, vel titanium continet) tractionem obtinuerunt, quia adaequatam vim obtinent per processum thermomechanicum moderatum, non requirens operationem separatam extinguere et temperantiam, reducere sumptus et industriam consummationem fabricandi.

Mining and Construction Equipment

Spicula expelle, bulldozer vestigia nexus, cylindrici hydraulicos fines, ac paxillos situlae ad fodienda scopas et excavatorias quam magnas ferrarias admiscent Ferro. Componentes hae partes experiuntur altam cyclicam oneraturam cum laesura indumento et occasionibus incursu oneribus coniunctam. Gradus altum superficiem duritiei post curationem caloris - typice Brinell duritia valorum ipsius 300 ad 400 HB - praeponuntur pro taedio resistentiae, dum adaequata durities nucleus sustinetur ad fracturam sub ictu resistendi.

Signa et Specificationes regendi Admisce Ferro Forgings

Signa internationalia definiunt tam limites compositionis chemicae et rerum mechanicarum requisita pro ferramentis admixtis ferrariis adhibitis in industria regulari. Emptores et fabrum intellegendum est quod vexillum applicatur ad applicationem eorum antequam materia specificatur. Maxime referenced signa includunt:

• ASTM A182; Vexillum specificationis pro fictis vel involutis mixturae et fistulae ferro immaculatae, flanges, caerimoniae fictae, et valvulae pro servitio summus temperatus. Covers grades F5, F9, F11, F22, F91, et multi alii ex vocabulis CrMo.
• ASTM A336; Falsas ferro tegit pro pressione et partibus calidis, pro vasis, valvis et congruis in generatione et processu chemica adhibitis.
• ASTM A508; Exstinguitur et temperatum carbo vacuo et mixtura ferri malleator ad vasa pressa — in applicationibus vasis pressionis nuclei graviter adhibitis.
• EN 10250: Signa Europaea pro malleolo aperto ferro ad genera machinationis proposita, partibus admixtis chalybis non-admixtis, specialibus chalybis admixtis, et ferro immaculato.
• ISO 9606 and AS 1085; Signa regionalia stannum ferrum gubernantes absolute in certis mercatis nationalibus cudebat.
• NACE MR0175 / ISO 15156: Non vexillum per se cudens, sed requisita ad mixturam ferri, quae in sulfide (H₂S) in ambitus hydrogenii adhibita (H₂S) continet, postulata duritiem addit ut criticas limites in fodiendis oleum et servitium gas acidum.

Multae enim applicationes criticae, quae sola norma specificatae sunt, insufficiens est. Accessiones requisita - ut Supplementum S1 (Charpy probatio ad frigiditas) , examen ultrasonicum per ASTM A388, vel PWHT simulationis probatio - emptioni accedunt ordinem ad applicationes speciales periculorum electronicarum quas vexillum basis plene non tegit.

Mechanica Properties: Quam Steel Forgings Compare?

Proprietates mechanicae quae effici possunt cum ferrariis Alloy Ferro longe late patentibus secundum gradus, caloris conditionem, et sectionis magnitudinem attingunt. Sequens tabula praebet notitias proprietas repraesentativas ad gradus ferri mixturae communis in condicione exstinctas et temperatas;

Gravis notio pro usoribus offensionis Ferri fodiendi est the sectione magnitudine effectus . Cum fictor sectionis crucis crescit, nucleus componentis tardius in exstinguendo refrigerat, inde in duritiei et roboris inferioribus ad superficiem valoribus comparatis. Hoc proprium est duritiei - proprie mensuratum per experimentum Jominy-extinguere. Gradus cum duritia superiore (ut AISI 4340 versus AISI 4140) duritiem constantius trans sectiones maiores constantius tenent, quare 4340 potior est electio malleorum malleatorum sicut spicula magna-diametri et discus crassus.

Calor curatio Options ad Alloy Ferro Forgings

Curatio caloris est ubi mixtura chemiae ferri in finales proprietates mechanicas cudendi translata est. Diversi tractatus viae producunt prorsus diversas personas proprias ex eodem gradu ferro mixturae:

Normalising

Calefacit ad 870°C-950°C et aeris refrigerationem structuram frumenti expolit et passiones internas removet ab processu fictionis. Comprobationes admixtae Ferro moderatae vim habent modicam et duritiem rationabilem, sed plerumque non adhibentur in applicationibus structurarum quaerendis ubi proprietates exstinctae et iracundae requiruntur.

extingue et tempera (QT)

Frequentissima curatio caloris ad fabricas offensiones ferramentorum admiscetur. Austenitizing (typice 840°C-880°C per gradus maxime CrMo), exstingui rapida in oleo vel aqua ad martensitem formandam, temperationem moderatam in temperatura moderata ut martensitem fragilem corrumpi in duriori structura martensita temperatam. Temperatura temperatus est primarius vectis ad temperamentum fortitudinis libramentum accommodans - temperaturae superiores vires minuunt, sed duritiem et ductilem augent.

Annealing

Plena furnum (calfacit supra Ac3 et fornacem refrigerationem) mollissimum, maxime machinabilem conditionem producit - utiles ad falsarios machinis ante finalem curationem caloris ulterioris machinis late requirentibus. Sphaeroidizare furnum, adhibitum ad stannum carbonis altum sicut 52100 ferro, carbides in particulas sphaericas convertit, machinabilitatem et stabilitatem dimensivam maxima quam obdurationem.

Carburizing et casu Hardening

Pro anni, camshafts et curriculis e gradibus carbonis humilibus sicut AISI 8620 conflatis, carburizing (gas vel vacuum) inducit carbonem ad stratum superficiei ad altitudinem typice. 0.8 mm usque ad 2.0 mm sequitur exstingui et intemperiem temperaturam. Effectus est superficies dura (60-63 HRC) cum nucleo lento et lassitudine repugnante - coniunctio quae est essentialis applicationum contactus accentus dominantium.

Post-Weld Calor curatio (PWHT)

Admisceri ferrarii malleoli quae in fictis conventibus iuncta sunt — praesertim in vase presso et applicationes fumantiae — PWHT typice requirunt ut zonam caloris affectatam conquassati subsidio accentus et duritiem restituat. Pro gradibus CrMo, temperaturae PWHT praecise in codicibus specificantur ut ASME Sectio VIII, typice in latitudine 650°C ad 760°C tenebatur ad minimum temporis crassitudine fretus sectionis.

Alloy Steel vs. Carbon Steel vs. Steel

Intellectus quid stannum ferri specificatur, claritatem requirit in limitibus inter genera chalybea, quae saepe in praxi confunduntur;

Electio inter haec categoria pro fictis componentibus est fundamentaliter problema oeconomicorum machinalis. In pluribus, humilis-admixtio Ferri ferrarii admixtum offerunt optimam stateram sumptus, effectus mechanica, et machinabilitas. Immaculatam ferrum mallearum eliguntur, nisi cum corrosio postulationis vel hygiene postulatio vere iustificat magnum pretium premium - typice 3× ad 6 in materia pretium humili gradu comparabilis roboris stannum comparari.

Qualitas Imperium et inspectio of Alloy Ferro Forgings

Qualitas certitudinis processum pro ferramentis admisce Ferro in applicationibus tuto criticis comprehensivum et multi- stratum est. Robustus inspectionem progressio typice operit sequentibus locis:

• Calor analysis recensionis: Analysis chalybeis trulla et analysin producta verificatur contra limites compositionis vexillum applicabiles. Elementa critica qualia phosphoro et sulphure inferius aluntur 0.025% et 0.015% respective ad falsas falsas qualitates, ut elementa secernant ad limites frumenti et duritiem reducentes.
• Dimensiva inspectio: Fordificationes sedantur contra tractus definitos gradus — dimensiones fictas, dimensiones asperas, dimensiones machinae finales — calibratae mensurae instrumentorum, instrumentorum CMM, seu 3D geometriarum multiplicium intuentes.
• Duritia temptat; Duritia Brinell vel Rockwell mensuratur in fictis in pluribus locis post curationem caloris ad responsionem uniformem comprobandam et confirmandam cohortem possessionem consecutam. Duritia enim magnas fodinarum percontationes per sectionem transversalem requiri potest.
• Ultrasonic probatio (UT); Trabs rectus et angulus UT ad detectiones internas, sinus, commissuras, vel rimas a superficie non conspicuas adhibetur. Ad criticas partes, 100% volumetric coverage requiritur, cum criteriis rejectionibus tam strictis quam foraminis planae fundorum aequipollentibus (FBH) magnitudinibus III mm vel minor .
• Inspectio particula magnetica (MPI); Applicata ad detegendam superficiem et prope-superficies discontinuitates. MPI maxime efficax est in mixturae ferro ex natura eius ferromagnetica, methodum valde sensibilem praebens ad fodiendas sinus, rimas extinguendas et commissuras superficies.
• Destructive probatio a test caudices: Specimina tensilia, specimina ictum Charpy, et durities fracturae specimina (ubi specificatio requiruntur) machinata sunt ex testium descriptorum, qui eandem scelerisque historiam ac productionem cudendi experti sunt. Proventus test documenti sunt in relatione test materiali (MTR), quae vestigium pervestigationis fictionis constituit.

Tertia-pars inspectio per auctoritatem agnitam inspectionem — sicut DNV, Veritas hendrerit, Lloyd's Register, vel TÜV — praxis vexillum est pro malleationibus admixtis Steel destinatis ad nuclei, remote, vel alias applicationes regulares, praebens verificationem independentem de processibus et probationibus proventus opifices congruentibus requisitis.

Emergentes trends in Alloy Ferro et Forging Technology

Ager offensionis chalybis et Admisce Ferri malleator non stat. Plures explicationes notabiles sunt ad notionem campi materialis lectionis, modi productionis, et limitum applicationis:

Microalloyed (HSLA) Steels Forging

Vires altae admixtionis (HSLA) ferrei vires consequi comparabiles ad gradus exstinctos et temperatos per processus thermomechanicos moderatos et Micro-additiones niobium ( 0.03%-0.05% Nb ), vanadium, et titanium. In fictis autocinetis, hoc effecit ut eliminationem exstingui-et ingenii gradus ad conectendos virgas et cranksfastas, reducendo energiam consumptionem, cyclum tempus et distorsionem. Praecipitatio-obduratio in refrigeratione moderata praebet vires cedere 600-900 MPa sine curatione separato gradus caloris.

Provectus High-Ruste Steels pro Ventus Energy

Suboles ventorum turbines iacula praecipua et planetae cursorium insterni crescentem postulant sectorem pro magnis ferramentis admixtum Ferro repraesentare. Haec membra altam duritiem requirunt in temperaturis usque ad -40°C cum longa lassitudine vitam sub varia amplitudine onerantium. Gradus dedicati cum chemisticis optimized CrNiMo et moderato curationis sulphuris figurae (rarum terrae vel additionum calcii) nominatim evolutae sunt ut occurrerent. XX annus consilio vitae requisitis his utilibus.

Simulatio agitatae Forging Processus Design

Analysis elementi finiti (FEA) programmatis sicut DEFORM, Simufact, et QForm nunc consueverunt uti fluxum metalli simulare, implere, intendere distributionem, et evolutionem temperatam inter mixtionis mixturae ferrum. Hoc permittit processum fabrum ad optimize mori geometriam, sequentiam cudendi, et rationes reductionis ante primum iudicium physicum, reducendo exiguo rates et evolutionis opportunitates levandi pro complexu Admisce Ferro malleationes. Exemplaria microstructure copulata possunt etiam praedicere magnitudinem frumenti evolutionis et Phase transmutationis morum in cudendo et subsequenti caloris curatione.

Hydrogenium at ac fuel Cell Applications

Incrementum hydrogenii oeconomiae impellit postulationem admixtionis Ferri malleoli quae hydrogenii aegritudini resistere potest - maxime provocans mechanismum degradationis ubi atomicus hydrogenii in chalybem diffundit et duritiem ductilis et fracturae minuit. Gradus cum contento carbonis reducto, magnitudine grani moderati, et microstructurae martensitae vel bainiticae temperatae specificantur pro vasis et organis pipelineis hydrogenii pressuris, cum fractura mechanica methodis taxationis applicatis ad limites accentus operandos salvos ponendos.

Discriptis ius Alloy Steel Grade pro Forged Component

Eligens gradum rectam mixturae chalybeae ad applicationem fictorum specificam requirit conpensationem multiplex requisita certandi. Sequens maculosus praebet accessum ad gradus delectu exstructos:

• Definire proprietas mechanica requisita; Minimum distrahentes vires, cedunt vires, elongatio, et impetus industriae in consilio temperatus. Hi valores, cum opportunis factoribus securitatis coniunctae, vires gradui necessarias determinant.
• Determinare sectionis magnitudine; Sicut dictum est, sectiones maiores requirunt gradus duritiei altiores ad per-durationem consequendam. Partes enim supra 100 mm in diametro vel crassitudine, gradus cum additionibus nickel et molybdaeno, sicut 4340 vel EN24 — simplicioribus CrMo gradibus sicut 4140 plerumque praeferuntur.
• Evaluate operantem amet: Estne corrosio, oxidatio, vel factor expositio consectetuer? Summus temperatus ministerium supra 400°C plerumque CrMo vel CrMoV gradus requirit. Ambitus corrosivorum ambitus superficiei curationem, cladding, vel mutationem in ferro immaculatam requirere potest si prebenda corrosio prohibitiva est.
• Considera pacti et fingendi angustias; Superiores carbonis aequivalentes (CE) valores augent periculo pactionis crepuit. Si fictio conflata erit, gradum cum CE infra elige 0.45 ubi fieri potest, vel consilium pro opportunitate preheat, temperatura temperamentum interveniat, et PWHT.
• Reprehendo disponibilitate et sumptus: Gradus Premium sicut 4340 et EN24 parabilia globaliter praesto sunt, cum plures speciales gradus ampliores tempora ducere et premiums superiores habere possunt. Confirmare disponibilitate ex animo elit in requiritur magnitudine ante speciem.
• Adfirmare obsequio cum applicabilis codice vel vexillum: Multae industriae gradum arbitrarium delectu non permittunt - codicem designativum designans (ASME, EN, DNV, MIL-SPEC) gradus licitos restringere possunt. Semper verificatur gradus electos offensionis ferri sub vexillo moderante pro applicatione recenseri vel approbari.

Cum haec factores systematice aestimantur, electio aptae mixturae ferri pro ferramentis Alloy Ferro fit consilium machinalis bene definitae potius quam coniecturae. Circumspectio in recta materiali electione in theatro consilio constanter cedit inferioris totalis vitae cycli sumptus, defectus periculum imminutum, et plus praevidere servitii effectus quam materiam electionis pauperis post factum emendare..
