What Is Steel Alloy Made Of? Compositio & Forging Guide

Direct Answer

Ferrum mixtura fundamentaliter e ferro et carbone facta est, at quod ferrum ordinarium in stannum in altum obeundis transfigurat, est deliberata additio elementorum unius vel plurium offensionis — sicut chromium, nickel, molybdenum, manganesum, vanadium, vel tungsten — quaelibet proprietas mechanica vel chemica propria conferens. Alloy Ferro forgings productam hanc materiam sub altis compressivis copiis locupletatam efformando, unam ex firmissimis formis metallorum in fabricandis industrialibus fabricandis repraesentant.

Basis compositio ferri est ferrum (Fe) typice cum carbonis (C) ad gradus diffusi 0.05% ad 2.0% in pondere . Elementa ergo mixturae in recipis continentibus introducuntur ad temperandam duritiem, vires distrahentes, resistentiam corrosionis, duritiem, resistentiam caloris secundum applicationem. Haec machinalis compositio deliberata est quae ferrum mixtum ex simplici chalybe carbonii separat — et est id quod facit Alloy Ferro forgings ita chara est in exigendis industrias sicut oleum et gas, aerospace, autocinetum et graves machinas.

Core elementa quae faciunt Alloy Steel

Intellegere quid stannum chalybeum fiat ex inspiciendo in eius elementis caudicis aedificandis. Unumquodque elementum inservit proposito — nihil additur sine ratione calculata.

Fe

Ferrum (Fe)

Basis metallica primaria. Ferrum fabrica- narum praebet. Ferrum purum est molle et ductile relative, quare carbonis et alia elementa mixtura ad augendam mechanicam suam observantiam accedunt. Ferrum typice facit XCVII% vel totius compositionis in pluribus gradibus stannum ferro.

C

Carbon (C)

Maxime turpis elementum amet. Carbonis contentum protinus duritiem et vires distrahentes moderatur. Ferri admixto continent ipsum in latitudine 0.15% ad 0.50% . Altius carbo contentum duritiem auget, sed spontaneam duritiem et duritiem minuit, accuratam stateram in applicationibus fabricandis requirit.

Cr

Chromium (Cr)

Additum in amounts a * 0,5% ad XVIII% chromium repugnantia et duritia dramatically corrosionem emendat. Ad gradus supra 10.5%, ferrum fit immaculatus. In Alloy Ferro malleator ad applicationes altae temperaturas, chromium etiam carbides ad temperaturas elevatas stabilit, ne sub calore emolliat.

Ni

Nickel (Ni)

Nickel duritiem meliorem, maxime ad temperaturas humilis, et resistentiam corrosionis auget. Vulgo in copia I% ad V% in structural stannum steels. In compositione cum chromium, nickel facit aliquos offensionum resistentium admixtionem ferri in promptu pro vase pressionis ac turbinibus componentibus.

Mo

Molybdenum (Mo)

Una e pretiosissimis additamentis in stannum chalybeis magno opere, molybdaeno typice additur 0.15% ad 1.0% . Ea signanter auget duritiem, resistentiam ad temperantiam embritudinem, et fortitudinem altam. Admiscetur ferrariis ferrariis adhibitis in cultura olei et ambitus petrochemici fere semper molybdenum continent.

Mn

Manganum (Mn)

Manganesum ad deoxidationem confert in chalybe fabricando et meliorem duritiem et vires distrahentes. adversatur sulphuris effectus manganese sulfidei formando pro ferro sulfide. Gradibus plerumque vagarentur a 0.30% ad 1.80% in vexillum stannum ferro gradus.

Ut Alloy Steel indicatur: Low-Alloy vs. Summus Alloy

Ferri mixturae non sunt aequales in compositione vel operatione. Industria eas in duo latum categorias dividit secundum summam elementorum offensionum recipis. Haec divisio directam ictum in parametris cudebat, curatio caloris postulata, applicationes finis usus.

Classificatio ferri mixturae per summam elementi contenti et propriae minuendi applicationes
Categoria	Summa Alloy Content	Commune Alloying Elementa	Typical Applications
Low-Alloy Steel	Minus quam VIII%	Cr, Mo, Ni, Mn, V	Pressura vasa, pipelines, malleorum structurarum, componentium autocineticum
Summus Alloy Steel	VIII% vel	Cr, Ni, Mo, W, Co	Aerospace, gas turbines, processus chemicus, summus temperatus schedulae
Diver (subset)	Superius 10.5% Cr minimum	Cr, Ni, Mo	Cibus processus, marinus, medicinae, valvae forgings
Instrumentum Steel (subset)	Variabilis, princeps C alloys	W, Mo, Cr, V	Instrumenta secans moritur, fingit, cudebat tooling

In cudendo industria; low-admixto steels pro pluribus ferramentis admisceri produxit orbem terrarum praesertim quia praestantem proportionem proprietatum mechanicarum et sumptus-efficientiae offerunt. Gradus summus admixtus reservantur ad extremas servitutis condiciones in quibus requisita perficiendi materialia aucta comprobant sumptus.

Ut Alloy Ferro producitur: ex crudo ore ad perfectum compositionem

Productio offensionis chalybeis multiplex est processus metallurgici, qui singulis gradibus imperium accuratum requirit. Hoc processum intelligens explicat cur compositio constantiae res tam in ferramentis Alloy Ferro — etiam parvae deflexiones in chemiae notabiliter afficere possint ultimas partis falsae proprietates.

01

Ferrum Aes Smelting et Prima Ferro productione

Processus incipit in fornace inspiratione ubi ferrum, chalcitis, coke, calcis componuntur ad calores excedentes 1,500°C . Ferrum porcum producit, summus carbon, ferrea forma summus impudicitiae. Ferrum porcum tunc conflatur in fornace fundamentali oxygeni (BOF) vel fornax electrici (EAF) ad materiam carbonis reducendam et immunditias inutiles sicut sulphur et phosphorus removendum, rudi ferro producendo.

02

Metallurgia secundaria et admixtio elementi Additio

Accedunt elementa mixturae in secundario metallurgia, saepe in fornace trulla. Ferro-admixtos (ferrum-chromium, ferro-molybdenum, ferro-vanadium, etc.) in quantitatibus praecisis introducuntur ad scopum chemiae consequendum. Vacuum dissolutio adhiberi potest ad hydrogenii gradus et oxygenii extenuando - praesertim critica ad ferramenta Alloy Steel quae magnis ambitus accentus subicientur. Totius cyathus multiplex temporibus excitatur et gustatur ad confirmandam homogeneitatem chemicam ante dejectionem.

03

Continua iactis vel Ingot mittentes

Liquor mixturae ferro solidatur in tabellas, floret, tabulas, vel ingotis pendentibus in amni processus cudendi. Forsinationes pro magnis offensionibus Chalybis, ut cuspides, spicula, vel pressione vasorum corporum. regulam dejectio saepe praefertur. Ingoti e paucis centum chiliogrammata uspiam ponderare possunt 300 tons metrica . Solificatio rate et regula geometriae afficiunt sanationem internam materiae, unde ratio ingot est pars qualitatis processus machinalis.

04

Homogenization et condicio

Mittite adstantibus aut tabellas madefactis homogenizationis fornacibus temperaturis fere inter 1,100°C et 1,250°C per periodos extensos (usque ad 48 horas pro magnis ingentibus) segregationem tollendam — inaequalis distributio mixtionis elementorum quae in solidificatione occurrit. Hic gradus non est negotiabilis pro fodiendis admixto Ferro premium ubi proprietates uniformes per sectionem transversalem requiruntur.

Quid admiscet Steel Forgings Diversa ab Castings vel Bar Stock

Semel ferrum mixturae in formam eius incoctae vel scriptionis producitur, fictionem patitur materialis processus thermomechanici, qui fundamentaliter structuram internam ferri mutat et suas mechanicas proprietates elevat longe ultra quam iectionem vel machinationem e stirpe talea consequi potest.

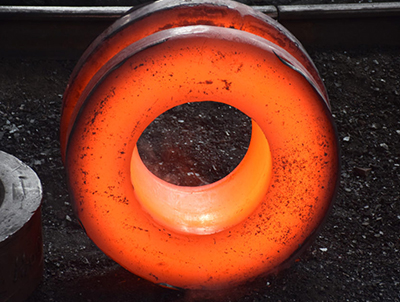

Per processum fictorium, stannum chalybeum ad eius cudendum temperaturas calescit — typice inter 1,050°C et 1,250°C — ac deinde formata per vim compressivam utens pressis hydraulicis, malleis, vel annulo instrumento volubili. Haec deformatio varios eventus criticos attingit:

Porositas interna et contractio cavitates a fundendo clausae sunt et consolidantur, materiam plene densam et sanam efficiunt.
Frumentum structura uritur et aligned in specie partis, fibrarum directionalis compages efficiens quae vires in prima directione accentus melioris auget.
Vincula inclusionum et segregationum dissolvuntur et rediguntur, reducendo eorum negativa in lassitudine vitam.
Opus thermomechanicum moderatum motum densitatis in cancello crystallo introducit, quae ad superiores vires cedit.

Ita fit ut Alloy Ferro forgings typically exhibit 20% to 40% higher fatigue strength comparari ad mixturae fusurae ferri cum eadem compositione. Hac de causa, salutis-criticae partes — discorum turbines, arma eiectae, pressiones flangorum, torques terebrarum — fere semper specificantur sicut malleorum potius quam iactationum.

Commune Steel Gradus in Forgings et quid Continent

Industria ferri globalis centena mixturae ferri gradus de mensuris habet, unaquaeque cum definita compositione range optimized pro notis specificis faciendis. Gradus qui sequuntur inter latissime in ferramentis admiscetur Steel.

4140

AISI 4140 — Chromium-Molybdenum Steel

Compositio: 0.38–0.43% C, 0.80–1.10% Cr, 0.15–0.25% Mo, 0.75–1.00% Mn . Una maxime globally chalybeis offensionis late usus est. Optimum offert durities, lassitudo, resistentia, durities. Vulgo in hastilia, anni, axes, connexiones virgas et instrumenta instrumentorum pro regione olei et gasi. Distrahentes vires post calor curatio ad 950-1,100 MPa secundum sectionem crassitudine et temperatione temperaturae.

4340

AISI 4340 — Nickel-Chromium-Molybdenum Steel

Compositio: 0.38–0.43% C, 0.70–0.90% Cr, 0.20–0.30% Mo, 1.65–2.00% Ni . Nota sicut ferrum admixtionis aircraft-qualitas, 4340 praestantem fortitudinem et duritiam praebet etiam in sectionibus magnis transversis. Admiscetur Ferro malleationes ex 4340 factae in curribus, crankshafts in aircraft et instrumentorum armorum-graduum structurarum. Distrahentes vires potest excedere 1,400 MPa ubi commode calor curatur.

F22

ASTM A182 F22 — Chromium-Molybdenum Alloy (2.25Cr-1Mo)

Summus temperatus ministerium mixturae continentur 2.00–2.50% Cr et 0.87–1.13% Mo . In ambitu petrochemico et conflatorio late specificato vas pressionis et limbi fodiendi. Hic gradus vires conservat et resistit hydrogenii impetus in temperaturis usque ad 550°C eamque necessariam facit in instrumento hydroprocessus flangorum, corporum valvae, et nozzles reactoris.

P91

Gradus P91 - Modified 9Cr-1Mo Steel

Compositio: 8.00–9.50% Cr, 0.85–1.05% Mo, 0.18–0.25% V, 0.06–0.10% Nb . Evolvit speciatim pro summus pressura, summus vapor caloris ministerium in potentia generationis. Admisceantur ferrarii ex P91 fodiuntur in fumo fumoso, capitis, et valvae corpora ad temperaturas usque ad operantia. 620°C . Additio vanadium et niobium denique carbidam praecipitat, quae resistentes deformatio serpunt supra decennia servitii.

Calor curatio Alloy Ferro Forgings: reserans vera Properties

Compositio ex ferro mixturae potentiam suam definit, at curatio caloris est quae reserat et sartores potentiales ad applicationem specificam. Admisceri ferrarii malleoli fere semper subeunt saltem una operatio curationis caloris post falsas, et multae plures sequentes curationes subeunt.

Normalising

Fictio calescit ad temperatus circiter 50° C ad 70°C supra ad superiorem discrimine temperatus (Ac3) et tunc aer refrigeratus. Ordinando structuram frumentariam exagitatam inter cudendum et levat residuas passiones. Pro stannum chalybeis, normalizing temperaturae inter se cadunt 860°C et 950°C . Frequenter haec tractatio initium est ante restinguendi ac temperandi.

Exstingui et Temperare (Q&T)

Exstinguere involvit calefacere cudendum ad austenitizing temperiem (typice 830°C ad 900°C maxime enim Cr-Mo ferros admiscent) et celeriter refrigerandum in aqua, oleo, vel polymerum instrumentis exstinguet. Hoc efficit microstructuram martensiticam cum altissima duritia - saepe supra 50 HRC — sed etiam magna fragilitas. Temperatio igitur calefacit martensiticam fictionem ad inferiorem temperiem, fere inter 540°C ut fragilitatem minuat, servata maioris virium emendatione. Ultimae proprietates mechanicas valde moderabiles sunt per electionem temperaturae temperatam.

Annealing

Adhibetur fictio cum maximam mollitiem ad machinandum indiget, vel cum passiones internae plene removendae sunt. Furnum plenum involvit fornacem tardum refrigerationem desuper Ac3, efficiens microstructuram ferritico-pearliticam praedominantem. Forsinationes aliquot implicatae Ferro machinis perplexis requisitis, furnum instrumentum redigit ad usum cycli signanter ac machinis quandoque - machinis tempus per secandum interdum. XXX% ad L% comparati cudendum in as- exstincto conditione.

**Post-Weld Calor curatio (PW*HT)**

Multae Alloy Ferro malleationes in conventibus iuncta sunt. Post glutino zona calor affectata (HAZ) continet microstructuram duram, fragilem, et distrahentes residuales passiones quae ducere possunt ad defectum crepitationis morae vel servitii. PWHT ad temperaturis typically inter 600° C et 760°C nam Cr-Mo stannum chalybeum HAZ temperat, hydrogenium contentum minuit, et residuas passiones ad gradus acceptabiles demittit. Ad pressionis vas malleorum, PWHT postulatio mandati in plerisque codicibus designandis.

Industria pendent Alloy Ferro Forgings et quare Compositio Rebus

Electio compositionis stannum chalybis pro malleolis semper applicationis agitatae est. Diversae industriae longe diversae postulationes in suis fictis componentibus collocant, et atrox consilium praecise ad servitium culturae aequandum esse debet.

OG

Oleum et Gas Industry

Drill collaria, valvulae, apparatum putei, et flanges pipelinarum in ambitibus cum extrema pressura operantur, H2S accentus corrosio inductus, et humores corrosivi. Alloy Ferro forgings in hac provincia communiter utuntur AISI 4130, 4140, et F22 gradus, qui omnes adaequatam corrosionem coniungunt resistentiam cum alto cedunt virium necessariis ad pressuras supra sustinendas. 100 MPa in altis bene applicationibus.

AE*

Aerospace et defensionis

Exeuntium partium calces, virgas actus, et caerimoniae structurae attachiamenta summae virium ad rationes quae in ferro effici possunt, requirunt. AISI 4340 et eius arcui vacuo-soluto variantes vires distrahentes praebent usque ad 1,800 MPa ad fracturam duritiem campester, compatibilis cum damno-patienti consilio. Omne pondus gram in aircraft servatum habet valorem diuturnum operationis, quam ob rem mixtura compositionis in aerospace admixto Ferro malleorum moderatur ad tolerantias longe arctius quam gradus commerciales.

PW

Potentia Generationis

Turbine rotors vapor, generans spicula, et vas pressum nozzles in plantis nuclei et scelerisque potentiae continenter agunt in caliditas et pressione decennia. Admiscetur Ferro in hac provincia fodiendi usus gradus obrepat renitentes, sicut P91, P92, et 12Cr-1Mo, ubi vanadium, niobium, et tungsten additamenta efficiunt stabilitatem microstructuram, quae mutationem dimensivarum ac virium in detrimentum impedit. 100,000 horae supra 550°C.

AU

Automotive and Gravis Machinery

Crankshafts, camshafts, virgas connexiones, axes spicula, et machinarum machinarum maximum volumen segmentum machinarum fori globalis Alloy Steel repraesentant. Gradus sicut 5140 (Cr chalybe) et 8620 (ferrum Ni-Cr-Mo carburizing) hic dominantur, offerentes duritiem superficiei complexionem ex casu obdurationis et proprietatum nucleorum lentarum ex compositione mixturae. Annua fabricatio malleorum autocinetorum mixturae ferri excedit X decies centena millia talentorum globally , segmentum unum maximum finem usum autocinetum faciens.

Testis et Qualitas comprobatio of Alloy Ferro Forgings

Quia compositio ferri mixturae proprietatibus finalis falsae directe determinat, rigida probatio in multiplicibus gradibus productionis regulae praxis est. Probationes sequentes in ferrariis admisceantur adhibitae sunt ut cognoscere possint materialia specificationi requisita:

Chemical Analysis

Emissio optica spectrometriae (OES) vel fluorescens X-radii (XRF) adhibita est ad comprobandum compositionem chemicam cuiuslibet caloris offensionis ferri ante cudendum. Proventus intra certam compositionem range pro singulis elementis cadere debet. Ad applicationes criticas, analysin capula analysi producta suppletur ex analysi perfecto e cudendo sumpto.

Mechanica Testis

Tentatio tensilis (per ASTM E8 vel ISO 6892) mensurae vires cedunt, vires ultimae distrahentes, elongationem, et deminutionem in area. Charpy impulsum probatio (per ASTM E23) lentitudinem aestimat in temperaturis determinatis. Duritia probatio (Brinell, Rockwell, vel Vickers) certificat calorem tractationis responsionis per sectionem fictam.

Ultrasonic Testis (UT)

Automated vel manual UT adhibetur ad deprehendendas discontinuitates internas sicut porositas, rimas vel inclusiones intra corpus cudendi. Criteria acceptationis ab signis definiuntur ut ASTM A388 vel EN 10228-3. Forsificationes magnae admiscentur in pressione vasorum vel turbines, UT fit at C% ex volumine cudebat .

Magnetica particula Testis (MT)

MT superficies et prope superficies discontinuationes in stannum ferriticorum detegit. Fictio magneticata est et particulae ferromagneticae tenuis indicia in superficie rima ostendunt. Haec probatio magni momenti est pro ferramentis admixto Ferro machinatis, cum machinatio rimas subsurfactionis vel commissuras quae in conditione fictis asperae non visae sunt revelare potest.

Alloy Steel vs. Plane Carbon Steel in Forging Applications

Quaestio practica in aliquo processu consilio fictorio est num additus sumptus offensionis elementorum puro carboni ferro comparatus iustificatur. Sequens comparatio perspectiva datorum agitatae praebet:

Clavis proprietas comparationis inter chalybem carbonem campum et stannum commune gradus cudendi
Property	Campus Carbonis Steel (1045)	Alloy Steel (4140)	Alloy Steel (4340)
Distrahens fortitudo (Q & T)	570-700 MPa	950-1,100 MPa	1,200–1,450 MPa
Hardenability	Humilis (vadum obduratio)	Medium-High	Ipsum Altissimum
Ad humilis temperatus duritiem	Pauperes	bonum	Praeclarus
Corrosio resistentia	Pauperes	Moderatus	Moderatus
Vires summus temperatus	Pauperes above 300°C	bonum to 450°C	bonum to 450°C
Materia relativa Pretium	Lowest	1.5-2x patet carbonis	2.5-4x patet carbonis

In applicationibus ubi cudebat parva, leviter onerata, vel facile restituibilia, campestris carbonii patet electio practica esse potest. Pro quavis tamen componente ubi defectio catastrophica esset, vel ubi magnitudo sectionis minuens (ponderis) commercium magni momenti est; Alloy Ferro forgings deliver a cost-performance advantage qui cito exscribit altiorem materiam pretii per redactum componentis pondus, vitam servitutem extensam, et frequentiam sustentationem inferiorem.

Quam eligere ius Alloy Steel Gradus ad Forging opus est

Discriptis rectam compositionem ad mixturam chalybis pro cudendo consilium est structum consilium machinalis. Quae sequuntur elementa systematice aestimanda sunt:

Servitio temperatus range: Pro temperaturis ambientibus et moderatis usque ad 400°C, regulae Cr-Mo graduum sicut 4140 vel F11 sufficiunt. Pro temperaturae supra 500°C, 9Cr gradus mutationis (P91, P92) vel austeniticae incorruptae falsae considerari debent.
Requiritur virtus gradu: Determinare minimum cedere vires et distrahentes vires a consilio exigente. Ut vires cederent supra 900 MPa, nickel-gradus continentes (4340, 300M) vel ultra vires stannum chalybeorum altae seligi debent.
Sectio crassitie et duritiei; Maior pars malleorum altiorem duritiem requirit ut per-obdurationem consequi possit. Patet mixtura ferri sicut 4140 in sectionibus plene indurari potest usque ad circiter 75mm diametri ; ad sectiones ampliores, gradus superiores nickel vel variantes vacui dissoluti requiruntur.
Corrosivum environment: Si cudendo patebit H2S, chlorides, vel acidorum ambitus, alayorum corrosio-repugnantium cum superioribus chromium vel gradibus immaculatis considerari debet, etiamsi turpia requisita mechanica simpliciori offensione occurri possent.
Weldability requisita: Altior carbo et stannum contenta fere wedability minuit. Si Alloy Steel cudendum in servitium redactus erit, carbo aequivalens (CE) valor infra 0.45 typice iaculis ad vitandum hydrogenii in HAZ crepturam sine mandatorii preheationis vitando effecerunt.
Incussus spissitudo humilis temperaturis Ad litus, arcticum, vel applicationes cryogenicas, industriam Charpy impulsum ad minimum temperaturae designandum definiri debent. Additamenta Nickel efficacissima sunt ad conservandam duritiem in sub-nulla temperaturis in fodiendis ferro mixtis.

Emergentes trends in Alloy Ferro Compositio et Forging Technology

Ager offensionis chalybeae progressus non staticus est. Investigationis et progressionis industriae nisus pergunt impellere fines eorum quae compositiones ferreas mixturae consequi possunt, cum notabili implicatione ad ferramentorum Alloy Steel postero-generationis.

Provectus Princeps Fortitudo Low-Alloy (AHSLA) Steels

Hi gradus distrahentes consequi vires supra 1,000 MPa summa cum mixtura contentorum infra 3%, praesertim per additiones niobium (0.02-0.06%), titanium (0.01-0.04%), et vanadium (0.05-0.15%). Mechanismus praecipitationis duritia nititur a particulis carbide subtilibus et nitride formantibus in refrigeratione moderata post cudendum. Effectus est gradus qui vim traditorum summus admiscent ferro coniungens cum welabilitate insigniter melioratus et sumptus materiae rudis inferioris.

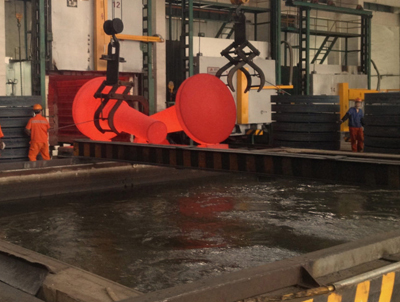

Thermomechanical dispensata Processing (TMCP) pro Forgings

TMCP integrat deformationem fabricandi cum refrigeratione moderata in una serie ordinata, repositoque cyclo conventionali retrahendo et exstinguendo. Pro stannum chalybeis, TMCP infra magnitudinum frumenti consequi potest X micrometers — longe subtilius quam convenienter composuerunt et materiam caloris tractaverunt. Grandior frumenti magnitudo simul vires, duritias et lassitudinem reluctans, sine stannum contenta auget, minuendo caloris curationem energiae consumendi usque ad 25% in quibusdam fictis operationibus.

Additive Vestibulum ut Complementum ad Forgings

Dum additiva fabricatio (AM) non potest fibrarum structuram et densitatem Alloy Steel malleorum replicare, magis magis adhibetur pro figura prope retialem formas quae postea fictae sunt. Hoc hybrid accessus reducit materiam vastum a 60-70% emere-ad-musca ratione typicam in fictis conventionalibus ut infra 30% pro multiplici forma, servata integritate structurae utilitates processus cudendi. Admisceri ferri pro AM sunt segmentum speciale crescens, cum compositionibus gradatim admixtis artius collocatis constitutis.

Computational Alloy Design

CALPHAD fundatae thermodynamicae computationales instrumentorum nunc metallurgistae permittunt novas compositiones mixturae chalybis designare, praenuntiando periodum diagrammata, temperaturas transformationes et evolutionem microstructuram antequam unum kilogramme ferri liquefactum est. Hic aditus dramatically accelerans cyclum evolutionis pro novis Gradibus admixtis Ferro fabricantibus - minuendo tempus a conceptu ad gradum productionis qualificati a tradito. 10-15 annis ut quam minimum 3-5 annis in quibusdam programs.

LENTITUDO

+ 86-13915203580

Submittere feedback
