Quod elementum ferro factum est: The Direct Answer
Ferro fundamentaliter stannum ferrum et carbonis , typice carbonis componendo inter 0.02% et 2.14% totius ponderis. Praeter haec duo elementa nuclei, maxime chalybs commercii, continet etiam manganesum, pii, phosphorum et sulphur in variis ponderis ponderibus, cum intentione mixtura addita, ut chromium, nickel, molybdenum, vanadium, cuprum, boron, titanium et niobium. In chalybe carbonii manifesto, rationes ferreae pro 98% ad 99,5% circiter materiae, cum in mixturae gradibus adhibitis ferro cudendum et graves machinae partes, ferrum contentum ad 70% vel semel chromium, nickel et alia elementa in cento superiora misceri possunt. Coniunctio elementorum exacta determinat num massa ferri mollis fiat lamina structuralis, instrumentum chalybis induratum, chalybe incorrupta corrosio-repugnans, an mixtura ficta machinata ad extremam vim mechanicam superesse.
Hoc elementum elementum rutrum rerum intelligens, quia omne elementum additicium mutat quomodo ferrum gerit in liquefactione, volutatione, cudendo. Emptor ad falsas flangas, spicula, vel anniculos transmigrans non solum nomen gradus, sed res ipsas centones cuiusque elementi cognoscere debet, cum illi numeri duritiem, ductilem, weldability, machinabilitatem et diuturnitatem resistentiam dictant. In praxi, nulli duo calores ferri chemica identici sunt usque ad ultimum punctum punctum, unde molendina edunt compositionem specialem caloris pro qualibet massa quae fornacem relinquit.
Reliquum huius rectoris singula elementa per singula incedit, quomodo elementa illa penitus semel ferro calefacta et per cudendo informata sunt, et cum accurata tabella claudit ac saepe quaesivit interrogationes tegentes puncta confusionis emptorum et fabrum in frequentissima compositione chemicae legendo incurrent.
Ferrum et Carbonum: Elementuma duae fundationis
Ferrum est metallum baseos quae ferro molem dat, ferrum autem purum per se molle est et viribus caret, quae ad usum fabricae vel mechanicae necessariae sunt. Addit carbo carbonis ferrum in ferrum mutat, obfirmatis carbonis atomis in crystalli cancellos ferrei, processum qui motum dislocationis in metallo restringit et dramatically duritiem et vires distrahens movet. Haec relatio linearis per totum ambitum non est. Ferrum carbonis humile, interdum mitis chalybem appellatum, inter fere 0.05% et 0.25% carbonem tenet et satis mollia manet ad flectendum, pugillum, et apparatus facile. Medium chalybeum carbonis inter carbonem 0,25% et 0,60% sedet et libram inter vires et operabilitatem percutit, quapropter gradus sicut 1045 et 4140 communes sunt electiones pro partibus automotivis et industrialibus fictis. Princeps chalybe carbonis ad 0.60% per 1.50% carbo ascendit et ad margines secandas et superficies gestandas aestimatur, quamvis notabiliter difficilius fit pactionem vel flecti sine crepitu.
Ipsum ferrum est in plus quam una forma crystalli secundum temperaturam, et haec agendi ratio tota carbonis effectum talem in ferro prae se ferens habet. Infra circiter 912°C, ferrum tenet dispositionem cubicam corporis centrum medium quae ferrite appellatur, quae tantum minutam fractionem centesimis carbonis dissolvere potest. Inter dure 912°C et 1394°C, ferri vices in dispositionem cubicam faciei centrum, austenitem vocatam, quae multo carbonem dissolvere potest, usque ad 2.14% ad maximum. Haec differentia in solubilitate est quae permittit ad curationem caloris ad operandum: ferrum calefactivum in austenite extensionis carbonis aequaliter per structuram dissolvit, et deinde laquei rapidi refrigerationis, quae carbo in coacta, supersaturata dispositione martensita vocatur, quae durissima est, sed fragilis, nisi postea temperetur.
Quare Carbon Content non est simpliciter maximized
Resuscitatio carbonis contenta auget vim et duritiem cedere, sed ad ductilis, impulsum, duritiem, et weldability fit impensa directa. Semel contentus carbonis circiter 0,23% transit, compages firmae prona fiunt ad rimas nisi adhibita refrigeratione preheating et moderata. Haec una est ratio chalybi ad glutino destinati infra 0,25% carbonis conservantur, cum ferrum fabricando operationes non iunctas producentes, partes caloris tractatae carbonem altius impellere possunt ad duritiem superiorem post extinguendam et temperantiam consequendam. Machinarii ad hoc commercium constanter referunt cum gradum eligentes, quoniam pars quae indiget et viribus et facultate ad subitum ictum sine labefactatione absorbet, ut crankshaft fictus vel fabrica clavus, plerumque terras in medio carbonis ambitu potius quam in utroque extremo terret.
Quomodo Carbon Content mensuratur et verificatur?
Ferrum moderni effectores comprobant contentum carbonis utentem emissionem opticam spectrometriam, ubi parva scintilla in exemplum politum percutitur et lumen emissum resolvitur ad cognoscendum et quantiandum omne elementum quod in secundis adest. Combustio analysis adhibetur ut secundae perscriptio carbonis et sulphuris speciei, parva specimen incendens in atmosphaera oxygeni moderato et dioxydum carbonis inde metiendi. Ambae methodi antiquiores technologias chemicae titrationis infectum fere totum substituerunt, quia velociores et iterabiles sunt per magna volumina productionis, quae immensum refert ad operationes fabricandas, quae calori chemiae post calorem constantem egent.
| Ferro Classification | Carbon Content Range | Typicam Applicationem |
|---|---|---|
| Humilis Carbon (Mitis) | 0.05% - 0.25% | Tabulae corporis autocinetae, structurae trabes |
| Medium Carbon | 0.25% - 0.60% | Falsa tela, anni, crankshafts |
| Princeps Carbon (Tool) | 0.60% - 1.50% | Instrumenta secans, moritur, lamina |
| Ultra-High Carbon | 1.25% - 2.00% | Proprietas partes gerunt, filum |
| Mittite Limen ferreum | Super 2.14% | Non iam genere ferro |
Vestigium et Residua Elementa Quod Adhuc Materia
Non omne in ferro elementum industriae additur. Phosphorus et sulphur intrant permixtionem residuas chalcitiae crudae et faece in liquefactione adhibitae, et molendina operantur ut tam infra stricte limites contineantur propter quam turbulenti sint ad mechanicam faciendam.
Phosphorus
Phosphorus secernit ad fines frumenti in concretione, ferrum fragilem ad cella temperiem faciens, defectus brevitatis frigidae notus. Pleraque specificationes phosphororum pilei in 0.04% vel inferiori, cum etiam parva incrementa causare possunt partes fictas sub ictum oneratisque resiliunt. Gradus liberi machinandi chalybeum insignem exceptionem sunt, ubi phosphorus e sulpure consulto elevatur ad faciliorem formationem chip in machinis alta celeritate machinis negotiando duritiem aliquam ad meliorationem incisionem faciendam.
Sulphur
Sulphur causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxygen, Nitrogen et Hydrogenium
Vestigium gasorum in liquefactione occupatorum potest etiam ferre qualitatem afficere. Oxygeni formas inclusionum non-metallicarum quae matricem debilitant, nitrogen senescentem embrittationem super tempus causare possunt, et hydrogenium notum est ob crepturam in crassis fictis sectionibus moratam, si per vacui corruptionem non tollitur antequam ferrum eicitur et fabricatur. Arcus electrici moderni fornax et ladle exercitia expolitio horum vestigii gasorum vestigii longe exactius quam in superioribus decenniis potestatem fecerunt, quae pars est cur componentes chalybeis fabricati hodie producti constantiores proprietates mechanicas quam partes aequivalentes ante generationem fecerunt.
Alia Elementa Residua
Scrap-ferrum fundatum, quae nunc magnam productionis globalis partem tribuit, parvas residuas quantitates stagni, arsenici, et antimonii e mixtis fontibus mixtis ingerere potest. Haec elementa non consulto addita sunt et typice infra 0,05% singula manent, sed coniunctim conferre possunt ad temperaturam embrittationem in sectionibus gravibus fictis, quae lentum refrigerationem patiuntur per peculiarem distantiam intermediam temperaturam. Procuratores suppeditant falsarum criticarum summam harum elementorum cornipedum coniunctos potius quam unumquemque in separatim tractantes.
Quomodo elementa figura Steel internus Microstructure
Receptae cuiusque elementi materiam minus in seipsis habent quam quomodo influant structuram microscopicam crystalli formas sicut ferrum refrigerat. Quattuor structurae saepe ascendunt in aliqua discussione de ferro ficto perficiendi.
Ferrite
Ferritas est forma cubica ferrea mollis, magnetica, corpore-sitas, quae dominatur humilem chalybem carbonis in locus temperatus. Optimam ductilitatem praebet sed vim suam circumscriptam, quam ob rem structurae purae ferriticae typice reservantur partibus quae formabilitatem in duritiem prioritant.
Pearlite
Pearlite est iacuit structura ferrite et ferrea alterna, quae formas mediae et altae chalybe carbonis ab austenite range lente refrigerat. Subtiles, alternae stratae margaritae proportionem utilem virium et ductilitatis moderatae dant, et dominans structura est in malleis mediis carbonis normalized, quae non amplius caloris tractata sunt.
Martensite
Formae martensitae cum austenite nimis cito refrigerantur ad atomos carbonis ut evadant cancellos crystallos ordinate, eas captantes in structura valde coacta durissima sed fragilis. Fere omnis fictio extincta et temperata, inter 4140 et 4340 composita, transit per stadium martensiticum antequam temperans minuit fragilitatem, servatis maxime additamentis viribus.
Bainite
Bainite formas ad refrigerandum rates inter eos qui margaritam et martensitam gignunt, et appellativam compositionem roboris et duritiem praebet sine gradu martensitae temperaturae postulat. Elementa commixtio sicut manganesum, chromium, molybdenum dilatant fenestram refrigerium, in qua formas bainitae, dantes machinarum flexibilitatem in sectionibus densis ubi nucleus tardius quam superficies refrigerat.
Omne elementum commixtionis antehac in hoc duce tractatum locum suum in ferro specificatione tandem consequitur propter quomodo limites inter has quattuor structuras transfert, vel retardando rate refrigerationem necessariam ad vitandum margaritam, stabiliendo austenite ad inferiores temperationes, vel fibulando limites frumenti, ut quaecunque formarum formas tenues et aequabiles magis quam crassas maneat.
Steelmaking et exacutio: quomodo elementum Content regitur
Elementum percentages non sunt simpliciter mixta sicut consequat. Fines sunt consequentiae gradus eleganter, qui singula elementa specifica in ordine moderato removent vel addunt.
- Materia rudis incurrens incipit cum ferrum vel ferrum in fornacem deminutam ad producendum ferrum liquorem suscum, vel faecum ferri REDIVIVUS liquefactum in fornace electrico arcui, electa inter vias late determinatas ab energia regionali et exiguo promptitudine.
- Primaria conflatio in fornace oxygeni fundamentali vel fornax electrici spirat oxygenium per liquefactionem ad extrahe excessum carbonis, pii, et phosphori e ferro crudo, compositionem descendentem ad scopum asperum ante compositiones subtiliores incipiunt.
- Metallurgia ladle sequitur, ubi liquefactio transfertur ad vas separatum et additamenta praecise manganesi, chromium, nickel, molybdaenum, aliaque mixtura elementorum exactam chemiam pro gradu intento feriendi.
- Vacuum degassing removet hydrogenium dissolutum, nitrogenum, et oxygenium residua, quod imprimis criticum est ferro destinatum ad sectiones magnas fictas, ubi gas capti possunt flascentem vel crepitum internum semel ex parte refrigerare.
- Continua iactio solidatur liquefactum conflatum in tabellas, floret vel tabulas, et exemplum inde fit analysis officialis caloris, qui cum materia perambulat per volvens et tandem in officinam fabricandam.
Singulae istae periodi speciatim ad elementum contentum intra arctam globum refrenandam existunt, et quaevis brevis uno stadio sumpta ostendit inconstantiam postea ut malleator pressus statim in forma superficiei rimas vel inaequales grani fluxus patefaciat.
Quam elementum Content agit Per Steel Processus Forging

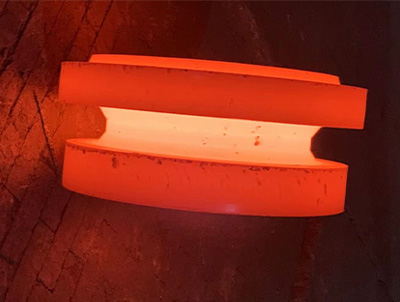

Ferro cudendo resonat torrem calentem vis compressiva utens, et compositio elementi illius tergi directe gubernat quomodo sub malleo vel torculari respondeat. Auxilia huius seriei intellegentes explicant cur specificationes fictae referant chemiam exactam potius quam gradus nominis.
- Tabella calefacta in range temperatura austenitica, typice inter 1100°C et 1250°C ad gradus medii carbonis et infimae offensionis, ubi structura carbonis ferrea mollior fit ut deformetur sine crepitu.
- Carbones et mixtura elementa, ut chromium et molybdaenum, temperiem excitant ad quam materia incipit emollire, quare altiores fodiendi tabellas arctiorem fornacem coercere postulant, ne vel sub-calefactio, quae crepuit periculum, vel nimis calefactio, quae granorum structuram concrescit.
- Per deformationem, elementa sicut vanadium et niobium acum frumenti terminationes in loco, servantes structuram crystallinam denique sicut metallum comprimitur et reformatur, quae directe melioris vi ac lassitudine vitam confecti cudendi.
- Post cudendum, refrigerat et saepe calor curatur. Molybdenum et chromium contentum determinant quam alte fragmentum in exstinguendo indurari possit, dum manganesum contentum movet quomodo ferrum temperationi postea respondet.
- Sulphur and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Hac de causa cudendi praebitores typice edunt plenam schedam compositionis chemicae iuxta proprietatem mechanicam datam, quam in sola designationis gradu confisus. Duae batches eodem gradu intitulatae adhuc aliter in torculari se gerere possunt, si eorum ratio manganese-ad-sulfuris vel elementi vestigium vel leviter variat.
Frumentum flow et elementum distributio
Unicum prodest ad cudendum, comparatum cum dejectione vel machinatione ab stirpe talea, est quod deformatio compressiva adstinet structuram grani internam secundum formam partis perfecti potius quam transversae secans. Elementa commixtio, quae magnitudinem frumenti conflant, praesertim vanadium, titanium, et niobium, amplificant hoc beneficium quod subtilior inchoatio grani magnitudo in magis continuam, altiorem integritatem fluit linea semel ex parte plene ficta, quae maior ratio composuerunt partes constanter outperformes iacta vel machinata aequivalentia in applicationibus fatigationis criticae sicut crankshafts, connexiones virgas et linas blanks.
Temperatus Control Per diversas Alloy Familiae
Patens carbo chalybeis tegularum comparationem latae cudebat fenestrae temperaturae tolerant, sed sicut chromium, molybdaenum et nickel contentum oritur, fenestras illae aliquantum angustat. Ferrum instrumentum valde immixtum et inaculata chalybearum tabellarum saepe opus est ut intra stropham tam angustam quam 50°C maneat, ne vel incompleta deformatio ad humilem finem vel immoderatam frumenti incrementum et potentiam incipientem liquationem ex minimis liquatis inclusionibus in extremo fine. Haec una est ratio cudendi tabernae quae speciale in opere incorrupta vel alta stannum conservant arctius fornacem instrumentorum et frequentiores temperaturae inhibet quam tabernae pure in ferro carboni simplici feruntur.
Element Composition Per Commune Steel Graduss
Steel gradus systemata nominandi, notissime AISI et SAE quattuor digiti codices, directe circa elementi contenti aedificantur. Numerus gradus legendi recte maxime ostendit eorum quae ferrum factum est sine fama plenae labrum repetita. In norma quattuor digiti, primi duo digiti primarium elementum vel familiam commixtionem indicant, cum duo extremi digiti carbonis contenti in centesimae centesimis approximantur, gradus sicut 4140 annuit chromium-molybdaenum stannum familiam cum carbone fere 0,40%.
| Grade | Carbon | Key Alloying Elementorum | Usus communis |
|---|---|---|---|
| 1018 | 0.18% | Mn 0.60% - 0.90% | Generalis fusa, low-accentus partium |
| 1045 | 0.45% | Mn 0.60% - 0.90% | Ficti anni, axes |
| 4130 | 0.28% - 0.33% | Cr 0.80% - 1.10%, Mo 0.15% - 0.25% | Tubingae, caerimoniae, partes aerospace |
| 4140 | 0.38% - 0.43% | Cr 0.80% - 1.10%, Mo 0.15% - 0.25% | Falsa tela, instrumenta, caerimoniae |
| 4340 | 0.38% - 0.43% | Ni 1.65% - 2.00%, Cr 0.70% - 0.90%, Mo 0.20% - 0.30% | Graviter illustraverat lassitudine partium |
| 8620 | 0.18% - 0.23% | Ni 0.40% - 0.70%, Cr 0.40% - 0.60%, Mo 0.15% - 0.25% | Carburized finxerunt anni, fibulae |
| 304 | 0.08% max | Cr 18% - 20%, Ni 8% - 10.5% | Corrosio repugnans caerimoniae, vasorum |
| 316 | 0.08% max | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Marinus et chemicus processus forgings |
| H13 Mors Principium Steel | 0.32% - 0.45% | Cr 4.75% - 5.50%, Mo 1.10% - 1.75%, V 0.80% - 1.20% | Composuerunt et machined mori mittentes moriuntur |
Animadverte quomodo ferrum contentum nunquam directe in his tabulis recensetur. Simpliciter accipitur residuum olim carbonis, manganese, chromium, nickel, aliaque elementa e 100% subtrahuntur, quam ob rem ferrum interdum libra elementum in scheda chemica compositionis appellatur.
Diver Genus: elementum Variationes Explicata
Ferrum immaculatum non una materia est, sed familia admixtorum inter se conglobata quomodo elementa eorum crystalli structuram subjectam disponunt. Haec subfamiliae intellegentia declarat cur elementi percentages tam trans gradus transferant ut omnes sub eodem titulo generali incorrupta labefactentur.
Austenitic Steel
Gradus austenitici, sicut 304 et 316 contenti summo nickel nituntur, typice 8% vel plus, ut structuram austenitam stabilis etiam in cella temperie magis quam in refrigerationem ferritam transforment. Haec austenitica intemerata optimam ductitudinem et duritiem praebet, cum addita utilitate non magneticae, quamquam per curationem caloris obdurari non potest, quomodo ferrum carbo et humilis mixturae cudendi possunt.
Ferritic Steel
Gradus ferritici nickel contentum humilem vel absentem omnino servant et in solo chromium, plerumque inter 10,5% et 18%, nituntur, ut resistentiam corrosionis praebeant. Cum hi gradus magnetici manent et non possunt insigniter obdurescere per curationem caloris, magis eliguntur ad corrosionem cost-efficacem resistendi in applicationibus structurarum minus exigendis quam pro viribus fictis componentibus.
Martensitic Steel
Gradus martensitici immaculati componunt chromium modicum contentum, typice 12% ad 18%, cum carbo satis est ut eadem responsio exstingui et temperantiae obdurationis adhibita in ferro carbonis et infimis offensionis permittat. Inde martensiticum intemeratam praelatam familiam facit ad compositas incorruptas fictas, quae tum corrosioni resistentiae indigent et duritiei altae, sicut valvae, ferrariae, et quaedam stamina sentinaria.
Duplex Steel
Gradus duplices aequaliter aequaliter aequant partes austenite et ferrite per chromium, nickel et nitrogenium diligenter moderantes, efficiens structuram quae graduum ferriticorum vim coniungit cum multo duritie et weldabilitatis graduum austeniticorum. Haec trutina duplex incorrupta magis magisque communis in fabricandis contrahendis et chemicis processui caerimonias efficit, quae tam altae machinae onera et ambitus mordaces infestantes efficiunt.
Instrumentum Steel et summus euismod Alloy Elementorum
Instrumentum chalybeum significat finem offensionis multiplicitatis, ubi multa elementa carbide-formantia fortissima componuntur consulto ad resistendum induendum et calori resistendum ultra quam vexillum ferrum offerre potest.
Frigus Opus Mors Mors
Gradus operis frigidi ut D2 in magno chromium contento nituntur, saepe 11% ad 13%, cum carbone elevato coniuncti ut chromium carbides durae per microstructuram abundantes formant. Hae carbides chalybem eximiam repugnantiam dant ad laesuras usus in applicationibus sicut blank perit et laminas tondendas, quamvis altum volumen carbidum materiae fragiliorem quam ferrum admixtum efficere potest.
Calidum Opus Mors Ferro
Gradus operis calidi ut H13 utuntur chromium, molybdenum, et vanadium simul ad resistendum molliendis in temperaturis elevatis congressi in moriendo et cudendo ipsi moriuntur. Quia hi dies saepe calefacti et infrigidati sunt, sicut metallum calidum premitur vel reicitur contra eos, resistentia ad res lassitudines scelerisque tam rudis duritiei, quam ob rem elementum libramentum in opere calido ferro adiuvat sustentatum summus temperatura fortitudo super maximam duritiem locus-temperatus.
Summus Speed Steel
Summus celeritas ferrum pellat mixturam adhuc adhuc, iungendo tungsten vel molybdenum cum vanadio et interdum cobalt ad acutam aciem incisam servandam, sicut frictio instrumenti temperiem excitat in machinis alta velocitate. Nomen pristinum commodum refertur his gradibus oblatum in ferro instrumenti carbonis campi vetustioribus, quae duritiem suam amisit et cito hebetavit celeritates incidens et calor inde augetur.
Carbon Equivalent: Combining Elementa in unum Numerum
Quia tot elementa simul duritiem et spontaneam vim movent, metallurgistae utuntur una figura coniuncta, quae carbo aequivalens vocatur, vel CE, ad summam totius effectus chymiae in uno valore compendiose. Versio late adhibita formulae carbonem fractionibus manganesi, chromi, molybdaeni, nickel et aeris contenti addit.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Superior carbonis aequivalens significat ferrum magis deformationi resistit et melius gerit, sed etiam significat materiam susceptibilis ad hydrogenii creporem in glutino adductus et preheationem requirit antequam compages aliqua pactionis fiat. Compositae partes quae postea in maiorem coetum redactae sunt, ut vas nozzles vel nexus structurales, saepe specificantur cum maximo carbo aequivalenti laquearia potius quam maximum recipis carbonis, quoniam hic numerus unum complexum cuiuslibet elementi simul effectum capit.
Ut punctum practicum referentia, humilis chalybe carbonis plana carbo aequivalens infra 0.35 typice efficit, quae cum minimis preheat facile contrahit. Medium carbonis low offensionis graduum sicut 4140 inter 0.55 et 0.70 fere terram, moderatum preheatum et temperaturas interpassi in glutino moderato exigens. Instrumentum chalybeum et graduum valde commixtorum cudendi carbonem aequivalentem supra 0.90 impellere potest, in quo puncto glutino generaliter vitatur omnino in favorem iunctionis mechanicae vel substitutionis partis falsae ut una pars.
Quid praecise elementum Control Rebus pro Forged Steel Partibus

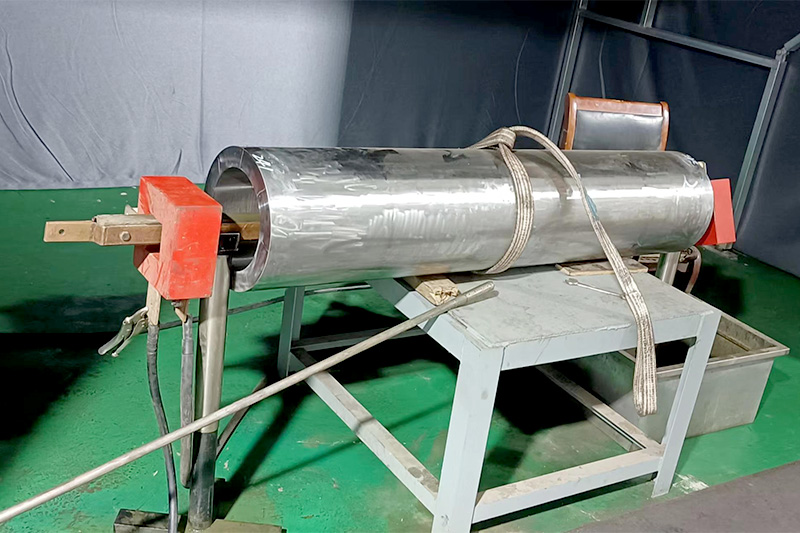

Fictio operandi vim compressivam in calefacto conclave applicat, et quamlibet inconstantiam in distributione elementi statim ostendit sicut crepuit, discerpens, vel inaequale granum fluens. Molendina quae tabellas suppeditant ad cudendum typice tenent tolerantias in manganeso, sulphure et phosphoro arctius quam molendina producens ferrum ad laminam simplicem revolutam, quia processus fabricandi omnem debilitatem in puncto maximae deformationis colligit. Tabella cum sulphure leviter elevato quae nullam quaestionem visibilem in scheda volutat causaret, omnino divelli potest sub malleolo malleolo percusso.
Inde etiam est quod praebitores existimabiles cudendi singularem calorem ferri testantur, et chemicae compositionis testimonium per singulas massas retinent, magis quam in generali speciei speciei freti. Emptores emissas flanges, iuncturas, corpora valvae transfigunt, vel spicula pellunt ab actu analysi calore petendi, cum reales percentages cuiusque elementi potius patefacit quam in catalogo nominali impresso.
Elementum constantiae etiam machinis amni afficit post fictionem. Pars falsa cum inclusionibus sulfideis manganesis segregatis machinari potest inaequaliter, producens inconstans superficiem metam et instrumentum acceleratum utetur in nonnullis locis eiusdem componentis. Emptores qui variationem in machinis faciendis per identicam partium fictarum quasi identicam perspicientes inexplicatam perspiciunt, causam radicis reducunt ad inconstans distributionem elementi intra conclave originalem potius quam aliquem errorem in ipso processu machinando.
Frequenter Interrogata
Quid est unum praecipuum in ferro praeter ferrum?
Carbonis elementum est unicum gravissimum, quod duritiem, fortitudinem, et ductilem quam alia additamenta directe moderatur. Omne aliud elementum est in capite relationis ferreae carbonis ad proprietatem specificam modulandam.
Potestne ferri sine carbo omnino esse?
Non per modum definitionis. Admixtum carbonii valde humile, interdum infra 0.01% carbonis sicut chalybem marsans, technice pro chalybe distinguitur quia adhuc in matrice ferrea per alias machinas confirmata nititur, sed maxima pars ferri mercatorum continet carbonis mensurabiles contentus.
Cur tantum chromium immaculatum ferrum capit?
Chromium contentum supra circiter 11% tenuem, continenter se sanationis chromium oxydatum in superficie ferri. Haec iacuit dolor et humorem impedit ne ferrum subtus attingat, quod est quod dat ferro immaculatam resistentiam rubigine comparatam cum ferro vulgari carbonii.
An superior stannum contentum semper ferrum fortius significat?
Non necessario. Elementa tinguere proprias proprietates mutare potius quam vires per tabulam simpliciter addere. Nickel, exempli gratia, praesertim duritiem et demissam temperaturam perficiendi quam rudis duritiei melioris, dum chromium maxime melioratur resistentia et resistentia corrosio. Recta coniunctio tota dependet in quo pars finita adhibebitur.
Cur partes fictae potius elementi percentages exactos quam nomen gradus designant?
Quia etiam parvae vices in manganeso, sulphure, vel phosphoro contenti intra ambitum licitum pro gradu mutare possunt quomodo conquisitio agit sub vi compressiva in cudendo. Calor chemia exactus permittit fabrum praenuntiare fluxum frumenti, periculum crepuit, et post-calfacit curationem fictam multo accuratius quam solum nomen gradus.
Quid fit, si sulphur contentum in ferro nimis alte ante cudendum?
Excessus sulphuris cum ferro reflectitur ad sulfides ferreas formandas, quae multo inferiori temperamento dissolvitur quam matrix circumiecta ferro. In cudendo calida, hae inclusiones humiles liquabiles causare conata interne dilacerare possunt, defectus brevitatis notae brevitatis calidae, quae late impeditur addendo satis manganesum ad ligandum pro sulphure.
Estne ferrum contentum umquam inscriptum in ferro specificationis schedae?
Ferrum raro ponitur pro cento specifico, quia tractatur ut statera compositionis post omne elementum aliud reputatur. Specificatio carbo carbonis typica recenset carbones, manganesum, phosphorum, sulphur et maximum maximum, cum ferro simpliciter intellegitur residuum conficere, plerumque 97% ad 99% totius ponderis.
Cur quidam gradus boron addunt, cum chromium et molybdenum duritiem iam emendant?
Boron additur quia magnam duritiem facit emendationem utens paucis tantum partibus per decies centena milia materiae, quae stannum humiliorem servat comparata cum duritiei augendi per ampliores additiones chromium, molybdaeni, vel nickel assequendum. Maxime commune est in gradibus structuris et structuris cost-sensilibus, ubi quaelibet pars centesimis offensionis pretium supremum afficit.
Quid interest inter calidum convolutum et productum fictum ex eodem ferro gradus factum?
Ambae ab eadem compositione chemicae initium sumunt, sed comminiscendo applicat vim compressivam compressivam quae granum internum adsimilat, per figuram partis fluit et omnem porositatem internam a iactu superfluo claudit. Calidum involutum truncum talea magis uniformem, structuram frumenti directionalem minus habet. Ad lassitudines criticas componentes, granum aligned fluens per cudendo typice consecutum liberat melius mechanica observantia, quamvis elementum chemiae subjectum idem sit.
Quomodo fabrum diiudicant quae elementa commixendi novam partem falsam definiant?
Electio plerumque incipit a requisitis mechanicis partis, ut vires distrahentes requiruntur, incidat durities in expectata servitutis temperatione, et resistentia ad corrosionem vel indumentum, et tunc operatur retro ad gradum, cuius elementum constitutum iugis illas proprietates certo liberare noscuntur. Sumptus, sponsabilitas et machinabilitas pensantur iuxta meram observantiam mechanicam, quia ferrum maxime commixtum raro est utilissimus vel oeconomicus pro data applicatione.
