Quid Alloys sunt in Steel? A Guide to Ferro Compositio

Quid Alloys sunt in Steel? The Direct Answer

Ferro fundamentaliter stannum ferrum et carbonis , at moderni gradus chalybei amplos continent additorum mixturarum elementa, quae eorum mechanicas, scelerisque et chemicae proprietates definiunt. Frequentissima mixtura elementorum quae ferro includuntur carbonis (C), manganesum (Mn), pii (Si), chromium (Cr), nickel (Ni), molybdenum (Mo), vanadium (V), tungsten (W), cobaltum (Co), aeris (Cu), titanium (Ti), niobium (Nb), et boron (B). Unumquodque elementum quantitatibus praecisis additur - interdum minus quam 0.001% pondere - ad notas perficiendas iaculis perficiendas.

Ferrum carbonis planum solum ferrum, carbonem et spurcitias vestigium continet. Admiscent chalybem, contra, ex industria una vel pluribus illis elementis ditatur. Materia resultans machinari potest propter nimiam duritiem, corrosionis resistentiam, altae temperaturae stabilitatem, seu duritiem superiorem, materiam electionis per aerospace, automotivam, industriam, et gravem industriam sectorum admixtionem faciens. In ferro cudendum operationes speciatim, chemiae offensionis gradus ferri directe determinat quomodo respondeat calori, deformatio, et curationi caloris post fabricandi.

Carbon: Primarium Alloying elementum in omni Steel Gradus

Carbonis elementum definitivum est quod ferrum purum in ferrum transformat. Contentum suum, typice vndique a 0.02% ad 2.14% in pondere magis dramaticum effectum in proprietatibus ferri, quam quodlibet aliud elementum. Contentus carbonii augens duritiem et distrahentem vires levat, sed ductilis et weldability minuit.

Ferro in tria categoria lata ex contento carbonii collocatur;

• Humilis chalybs (lenis chalybs); 0.05%-0.30% carbonis. Magno ductili, pactione facilis, in applicationibus structuralibus et in metallico schedae communiter adhibitis.
• Medium chalybeum; 0.30%-0.60% carbonis. Vires libratae et ductilis, late adhibitae in spiculis, anniculis, et malleolis moderatam duritiem requirunt.
• Princeps chalybe; 0.60% -1.00% carbonis. Maximum duritiem et resistentiam gerunt, adhibentur in sectione instrumentorum, fontium, et firmitatis filum.
• Altum carbonis ultra-ferrum; 1.00%-2.14% carbonis. Durissima, sed fragilis; usus est in applicationibus specialibus incidendis et in fabricatione historica.

In chalybe cudendo, contentus carbonis diligenter delectus est quod chalybe carbonis altioris temperaturae imperium in processu cudendo requirunt. Exempli gratia medii carbonis gradus sicut AISI 1040 vel 1045 sunt inter chalybea plerumque ficta, quia satis vires offerunt pro componentibus mechanicis, manentibus operabilibus in fabricandis temperaturis inter 1100°C et 1250°C.

Manganese: Essentiale Maecenas vitae tinguere elementum

Manganesum adest fere omnibus gradibus commercialibus chalybeis, typice in concentratione inter 0,25% et 1.65% . Pluribus functionibus metallurgicis criticis inservit quae praecise neglectae sunt quia in curriculo operantur.

Manganesus quasi deoxidizer agit in chalybe, coniungens cum oxygenio et sulphure inclusiones stabiliores formare quae e liquefactione natant. Sine manganeso sulphur sulfidem ferream ad fines frumenti formaret, causans phaenomenon brevitatis calidae vocatum - calamitosas fragilitas quae in temperaturis elevatis occurrit et ferrum inhabilem ad processuum operationum calidarum sicut ad fabricandum efficit. Manganesum sulfide (MnS) formans potius, ferrum etiam ad temperaturis fictis operabile manet.

Extra suum munus in operabilitate calida, manganesum etiam duritiem auget, significatus ferrum vehementius per curationem caloris indurari potest. Ferrum cum 1.5% manganeso, ut AISI 1541, substantialiter duriorem habet quam gradus comparabilis cum manganeso tantum 0,5%. Ferri manganesi summus (Hadfield ferrum, 11%-14% Mn) casus extremus sunt: ​​eximie duri fiunt et laborantes celeriter sub ictum oneratione obdurant, eas utiles efficiunt ad opprimendos, fodiendi apparatum, et transitus ferriviarios.

Chromium: De Alloy quod facit Steel Aliquam

Chromium est arguably notissimum elementum mixtionis in ferro, praesertim ob munus suum in ferro immaculato. Chromium content of * certe 10.5% formationem facit chromium oxydi passivi in superficie ferrea, praebens resistentiam robustam in amplis ambitibus. Gradus ferri immaculati sicut 304 (18% Cr, 8% Ni) et 316 (16% Cr, 10% Ni, 2% Mo) sunt probatio materiae in esculentis processus, medicinae machinis, et apparatu marino.

Attamen additamenta chromium ultra resistentiam corrosionis extendunt. Etiam ad concentrationes inferiores 0.5%-3.0%, chromium signanter auget duritiem, resistentiam induere, et vires altae temperaturae. Chromium carbides durae format in matrice ferro, quae abrasioni resistunt et duritiem conservant in servitio temperaturis elevatis. Hoc facit chromium-admixtionem continens chalybes pretiosos in ferramentis et ferros ferens. Exempli gratia, AISI 52100 - quam late globally ferreum ustum est - circiter 1.5% chromium continet, quod ad optimam distributionem carbidam confert, cuius eximii lassitudines resistentiae contactus.

In ferro adhibitis fictis, chromium-molybdenum (Cr-Mo) chalybeum sicut AISI 4130 et 4140 latius adhibentur pro vasis pressuris fictis, spiculis eiectis, et componentibus structuralibus. Chromium et molybdaenum complexio has ferros duritiei et duritiem superiorem post curationem caloris extinguit et temperamentum dat, partes cr-Mo composuerunt, quae sub cyclica oneratione valde certae sunt.

Nickel: lentitudo et humilis-temperatus euismod

Nickel una ex paucis elementis commixtionis quae duritiam meliorem sine ductilitate significanter minuit. Austenite tempus stabilit, frumenti structuram excolit, et ductile-ad fragilem transitum temperaturas demittit - proprietas momenti critici pro ferro componentibus sub nulla ambitibus operantibus, ut piscinas repositiones cryogenicas, infrastructuram polarem, et artem machinam arcticam.

In concentratione de 1.0%-4.0% Nickel substantialiter auget ictum duritiem, praecipue ad temperaturas humilis. Nickel gradus ferri sicut ASTM A203 (cum 2.25% vel 3.5% Ni) specialiter destinantur ad vasorum pressurae in servitio humili temperaturae. In concentionibus superioribus etiam, chalybeis diductis (18% Ni) consequi cedunt vires superantes MM MPa, servata bona fractura duritiei - complexionem consequi vix posse cum solo carbone.

Nickel etiam clavis stabilitorque est in ferro austeniticis immaculatis, aequans ferrivi-promovendi inclinationem chromii. Chromium-nickel aequilibrium ferreum in gradibus sicut 304 et 316 creat microstructuram plene austeniticam, quae manet non magnetica et valde corrosio-resistenti, etiam in temperaturis cryogenicis.

Ex mucrone figmenti notati, nickel-angustiones continentes quales AISI 4340 (Ni-Cr-Mo chalybe) sunt inter gradus communissimos activitatis compositi. Composuerunt 4340 partes - crankshafts, accedunt partes calces, axes gravium officiorum - beneficium ex duritie collationis nickel, praesertim post obdurationem et temperantiam.

Molybdenum: Hardenability, Creep Repugnantia, et Calor Virtus

Molybdenum est unum ex acerrimis agentibus duritiei in mixtura ferri, activum etiam in concentratione quam infimum. 0.15% -0.30% . Pondus eius in durabilitate per unitatem influentia fere quinquies maior est quam chromium. Hoc modo parvae molybdaeni additamenta substituere possunt insigniter maiora chromium vel manganesum additamenta, quae oeconomice pretiosum in ferro designant.

Molybdenum etiam embrttlationi ingenium supprimit, phaenomenon ubi quidam stannum chalybe fragilis fiunt post temperaturam temperaturas anni 375°C ad 575°C. Inhibendo hanc machinam embritteram, molybdenum permittit ferro artifices ut chromium-continens ferros tuto temperet ad duritiem optimalem sine periculo fracturae in- servitii fragilis.

In altioribus concentratione, molybdenum dramatically melioris resistentiae serpunt - facultas resistendi tarda deformatione sub accentus acceptis temperaturis elevatis. Chrome-molybdenum et chalybeum chrome-molybdaenum-vanadium adhibitum in potentia herbarum boilium, vaporum fistularum, et turbines typice continent 0.5%-1.0% Mo, ut diuturnum tempus temperaturae supra 500°C.

In contextu ferri malleoli, molybdenum-ferenti gradus sicut 4140 (0.15%-0.25% Mo) et 4340 (0.20%-0.30% Mo) electiones normae sunt pro partibus fictis criticis. Molybdenum contentum efficit ut magnae malleorum transversim in curatione caloris obdurari possint, quae constantes proprietates mechanicas a superficie usque ad nucleum gravium fodinarum efficiunt, ut tabulae pressae, axes ferriviarii et partes olei campi.

Vanadium: Frumentum expolitio et praecipitatio Hardening

Vanadium adhibetur in concentratione typically inter 0.05% ac 0.30% eius tamen influxus in microstructura chalybe proportionata quantitati eius est. Carbides et nitrides valde stabilis format - vanadium carbidam (VC) et vanadium nitridum (VN) — quae limites frumenti clavorum inhibent et incrementum frumenti in curatione calidi operationis et caloris inhibent. Ex quo fit, grani magnitudine pulchrior, quae simul et vires et duritias meliorat.

Vanadium elementum est lapis angularis in chalybeis microalloyed (etiam summus vis humilis-almbis, vel HSLA chalybs), ubi praecipitatio confirmatio effectus dat vires 500-700 MPa sine conventionali exstinguendo et temperando perficiendo. Hoc commercium significat quod HSLA ferri potest directe ad suas ultimas proprietates convolvi vel ficti, sine curatione addito calore, productio gratuita reducendo.

In ferro ferramento, vanadium in altioribus concentratione 1%-5% adhibitum est ad carbides duras vanadium producendas, quae ob resistentiam in dramatically meliores gerunt. Gradus ferri velocitas summus sicut M2 continent circiter 1.8% vanadium, conferens facultatem ad duritiam temperaturae temperaturae retinendi usque ad 600°C in machinatione generatam.

Pro ferro fictis operationibus, vanadium graduum microalloyatum insigne efficientiae utilitatis significant. Partes automotivae fictae ut virgae et cranks conectentes ex ferro mixto vanadium factae possunt directe a presso ficto aere refrigerari, omissis cyclis pretiosis exstingui et temperantiae omnino, dum adhuc assequuntur proprietates mechanicas requisitas.

Pii: Deoxidation et Elastica Properties

Silicon adest in omnibus fere gradibus ferri sicut residua e ferromaking processu, typice in gradibus 0.15%-0.35% in structural steels. Primarium eius munus est sicut deoxidizer - silicon validam affinitatem oxygenii habet, cum inclusionum dioxide silicon (SiO₂) remotae per expolitionem, ex ferro mundiore, fortiori.

In altioribus concentrationibus Pii 0,5%-2.0%, silicon limitem elasticum ac lassitudinem resistendi auget. Haec proprietas in chalybeis veris abutitur, ubi gradus similes SAE 9260 (1.8%-2.2% Si) utuntur collatione Pii ad vim cedentem obtinendam et resistunt permanentem deformationem sub cyclica oneratione. Fontes valvae, fontes suspensionis, et clipeorum clausurae silicon-manganese nituntur ferro vere pro viribus ad impulsum sine occasu iteratum hauriendum.

Silicon munus speciale etiam agit in ferro electricis (ferrum transformatoris), ubi concentrationes 1%-4% Si dramatically damna industriae ex torminibus et hysteresi enisi minuunt. Ferrum Pii ordinatum frumenti - nucleum materiae in transformatoribus electricas - utitur circa 3.2% Si ut magni directionales proprietates magneticae consequantur.

Wolframium et Cobalt: Summus Volo Mors Essentialia

Tungsten et Cobaltum principaliter coniunguntur cum ferro ferri et admixtionibus specialibus ad extremas condiciones operandas destinatae. Tungsten formas carbidas durissimas, stabiles, quae in temperaturis elevatis duritiem suam retinent, ferramentum ferramentorum facientis efficiens ut operationes in velocitatibus secandis, quae ferramenta carbonis ordinaria causant, indolem suam amittant et emolliant.

In classic T1 summus celeritatem ferro continet 18% tungsten , una cum 4% chromium, 1% vanadium, et 0.7% carbonum. Haec compositio mixturae instrumentum efficit, quod duritiam secans supra HRC 60 temperaturis usque ad 550°C conservat. Explicatio M-seriem altum celeritatem ferri reposuit multum tungsten cum molybdeno (usque ad 9.5% Mo in M1), offerens aequivalens effectus in stannum inferiore sumptus.

Cobaltus, ad concentrationes 5%-12%, duritiam ferri calidissimae celeritatis magis movet, resistentiam matricis augendo ad calorem rubeum emolliendum. Gradus, sicut M42 (8% Co) et T15 (5% Co) adhibentur ad operationes secandas gravissimas, inclusis durae conversionis et incisis in difficilibus materiis interruptis sicut Titanium admixtis et ferreis induratis. Cobaltum etiam apparet in ferro pugnando ad 7%-12%, ubi praecipitatio duritiem mechanismum auget quae ultra altitudinem virium praebet.

Titanium, Niobium, et Boron: Microalloying Elementa cum Impact

Nonnullae potissimarum additionum mixturae ferro agunt ad concentrationes gradus gradus, eorum tamen influxus in proprietates significantes et bene documenta est.

Titanium

Titanium adhibetur ad concentratione de 0.01%-0.10% quasi fortis carbide ac nitride illa. In chalybeis immaculatis, additamenta titanii (Grade 321 immaculata) stabiliunt mixturam contra sensitizationem — formam depletionis chromi in limitibus frumenti quae in glutino fiunt et ad corrosionem intergranulares ducit. In ferro HSLA, titanium magnitudo frumenti conflat et ad praecipitationem confortationem confert, vanadium similem, sed etiam in concentratione inferiore operantem.

Niobium (Columbium)

Niobium adhibetur ad concentratione quasi humilis 0.02%-0.05% et fortasse maxime elementum microalloying cost-efficax praesto est. Etiam in his gradibus vestigii, niobium significanter retardat incrementum frumenti austenite in aestu volvendo et cudendo, producendo structuras frumenti ferritici subtiliores in operis operis. Magnitudo grani subtilior directe vertit ad meliores vires cedendas et ad duritiem superiorem ictum ad temperaturas humilis — compositum proprietatum criticarum pro ferro pipelino, ferros fabricales suboles, et laminis vasis pressionem. Gradus pipelineorum moderni sicut API X70 et X80 in niobium microalloying gravant nituntur ut vires et duritiem specificationum debitam consequantur.

Boron

Boron unica est inter offensiones elementorum quia efficax est ad concentratio insignium humilium iustorum 0.0005%-0.003% (5 to 30 parts per million). In his gradibus vestigii, boron secernit ad fines frumenti austenitis et dramatically duritiem auget, retardando nucleationem ferriti et margaritae in refrigerando. A 30 ppm boron additus ad medium carbonis chalybem durabilitatem tam efficaciter augere potest quam chromium 0.5%-1.0% additionem. Ferri boron affecti late utuntur in fasciculis fictis in mole productis, ubi excellentissima eorum durities permittit sectiones transversas minores plene indurari in aqua restinguendo, stannum sumptibus viribus firmatis minuendo.

Quam admiscent Elementa Ferro afficiunt mores Forging

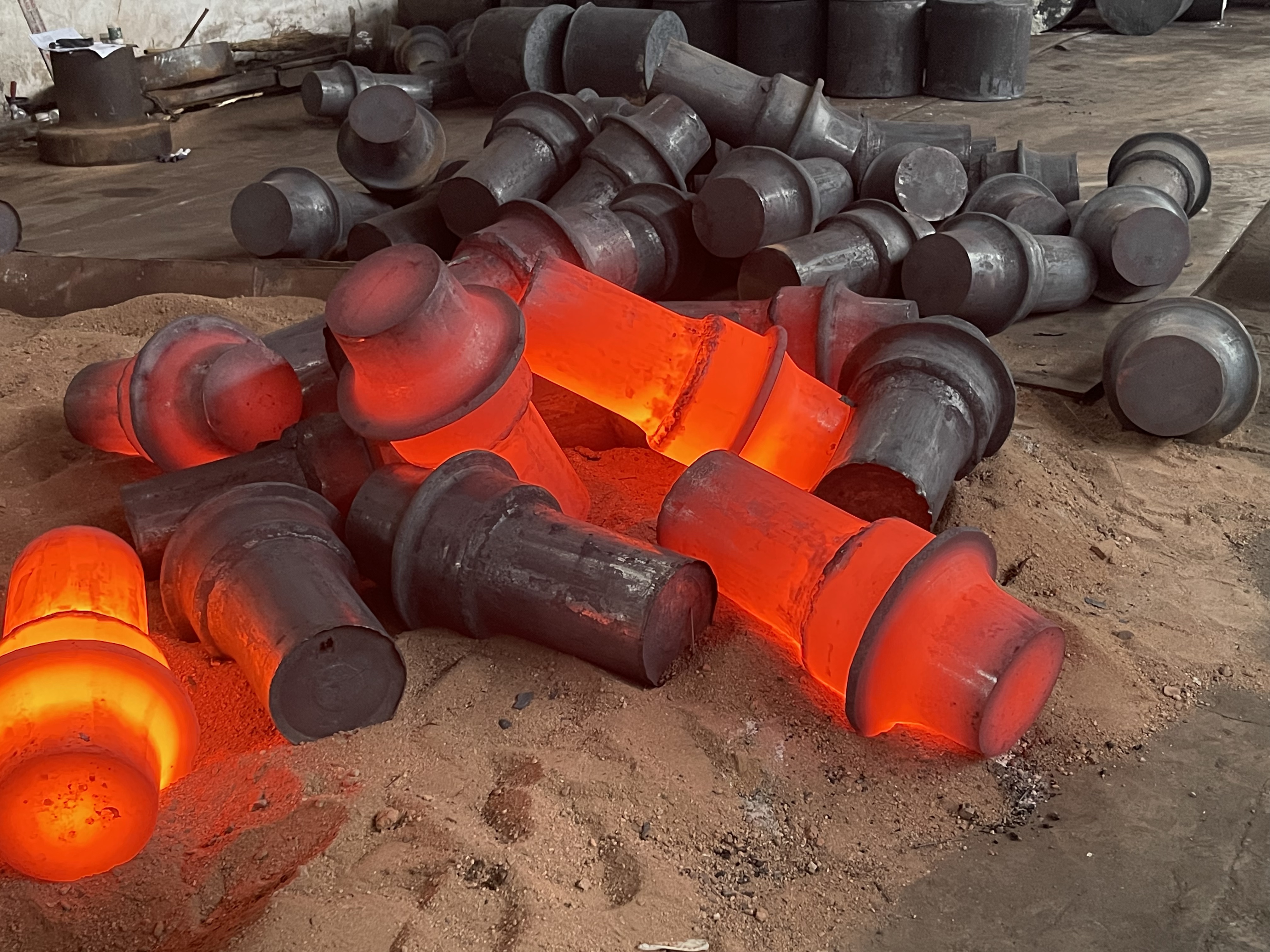

Ferro cudendum non est simpliciter calefactio et percussio. Admixtum chemiae ferri fundamentaliter moderatur quomodo metallum agit in omni gradu processus falsae - ab calefactione tinea ad mortem impletionem, et a refrigeratione ad caloris finalem curationem.

Forgeability et Hot Workability

Obligatio significat quam facile ferrum in optatam figuram sine rima vel discerptione deformari potest. Ferri campi campi carbonis Belgici (e.g., AISI 1020) optimam obligentiam habent, quia molles, ductiles sunt, et fenestris calidis temperatis late laborantes. Cum stannum contentum auget — praesertim cum chromium altum, tungsten, vel altae carbonis gradus — oblivio decrescit quia carbides mixturae et intermetallicae fluxum plasticum restringunt. Instrumentum ferri sicut D2 (12% Cr, 1.5% C) exactissimam moderationem temperaturae requirunt in cudendo ad rimas superficiei vitandas.

Cudebat Temperature dolor

Unumquodque stannum chalybeum habet commendatum cudendo temperatura range. Terminus superior excedens modum causat limes frumenti liquescens (incipiens liquatio) et damnum irrevocabile. Infra limitem inferiorem stillans periculum auget cudendi in regionem duae periodi, lacrimas internas causans. Typical temperatura cudendum iugis per offensionis genus:

Post-comminiscentem caloris curatio et Admisce Chemiae

Pleraque offensionum ferrum malleorum caloris curationi subeunt cum fictis ad ultimas mechanicas proprietates assequendas. Admixtio chemiae determinat quae caloris cycli curationi conveniat et quomodo ferrum respondeat. Summus indurebilitas admixtionum sicut 4340 potest esse oleum exstinctum ab temperaturis temperaturae circa 830°C et deinde CC°C-600°C temperari, ut certae coniunctiones duritiae, roboris distrahentes, duritiem incurrant. Nickel, chromium et molybdaeni contentum 4340 efficit, ut malleolum etiam gravem sectionibus transversis superantibus 100 mm efficiat per obdurationem constantem, cum chalybe carbo patet insignem stillam duritiem a superficie ad centrum in eadem magnitudine ostendere.

Commune Steel Alloy Grades et Elementa Compositiones

Gradus specifici intellectus eorumque compositiones mixturae pontes medium inter theoriam et praxim. Sequens tabula epilogat compositionem chemicam late adhibitarum structurarum et offensionum graduum chalybearum, quarum plures sunt stapulae de industria ferrariae fabricandae.

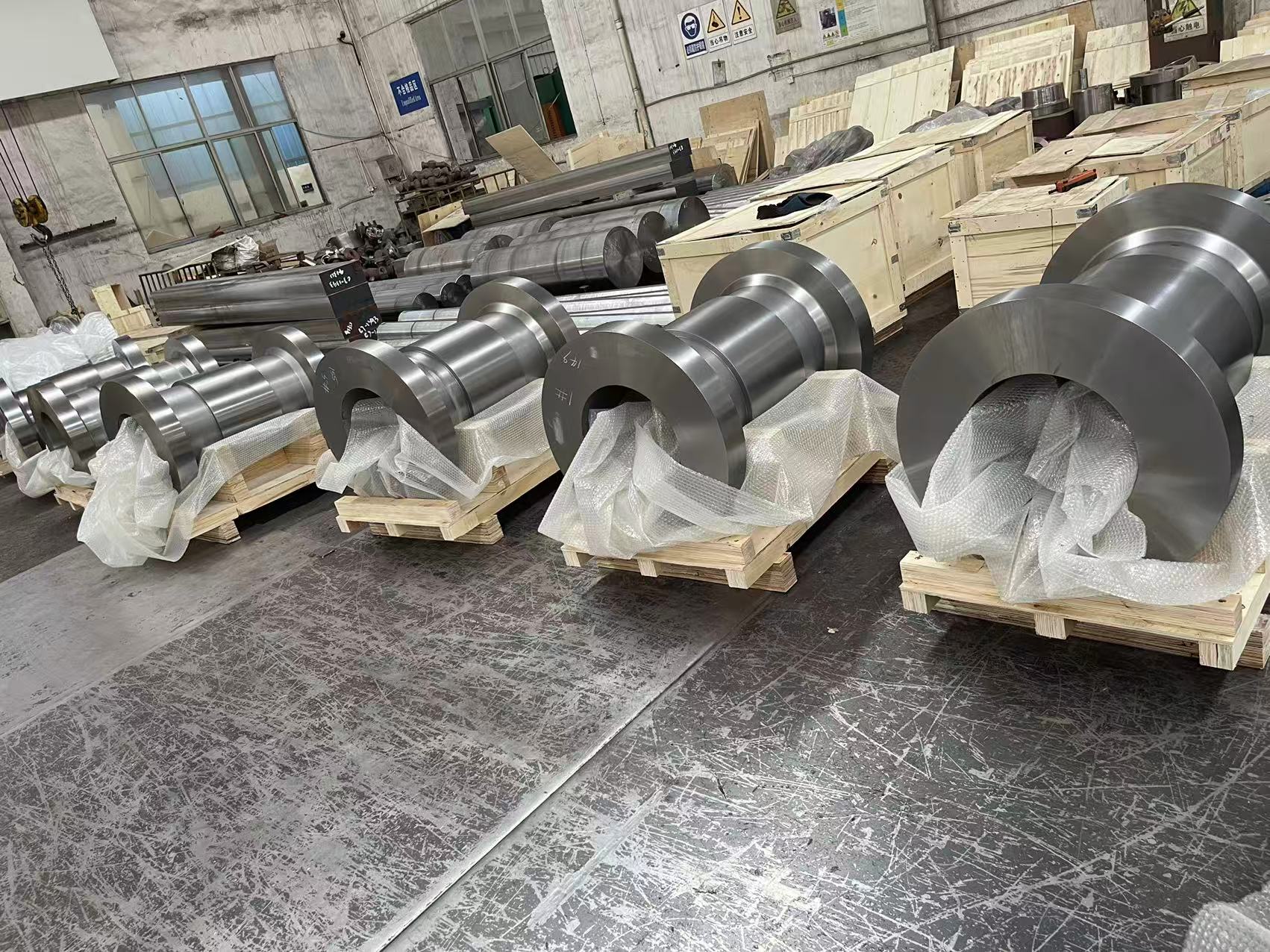

Eligens Ius Alloy Ferro pro Forged Components

Discriptis ius mixturae ferri ad applicationem cudendi multi-variabilis operandi consilium est. Processus implicat aequilibrantis in-serviendi perficiendi requisita contra oblivionem, calorem tractabilitatem, machinabilitatem, weldability et sumptus. Raro unum "optimum" ferrum pro data applicatione est - electio dependet a certa compositione passiones, temperaturae et ambitus componentes occurrent.

Key considerationes in mixtura delectu ad componentium fictarum includuntur:

• Sectio magnitudinis et duritiae; Magnae crucis-sectionis malleationes altae duritiem admixtos requirunt. AISI 4340 cum suis iunctura Ni-Cr-Mo communiter specificata est pro componentibus cum sectionibus criticis valde 75 mm, quia in sectionibus gravibus per-durationem conservat.
• Vita defatigatio; Components subiciuntur onerationi cyclicae — crankshafts, virgas, axes connectens — beneficium e ferro mixturae subtilis cum contento inclusione continentis. Vacuum degassatum et purum cum vanadio vel niobium microalloying exercitia ferro coniunctae longiori lassitudine vivit.
• Temperatus ministerium elevatur: Si pars falsa in temperaturis supra 400°C operabitur — turbines orbis, valvae corpora multiplicia exhauriunt — chromium-molybdaenum-vanadium gradus vel nickel-basi superalloy fodiendi requiruntur ad resistendum subrepere et robur conservare.
• Corrosio resistentia; Marinus vel chemicus ambitus ambitus ferrum immaculatum cudendo requirent. Gradus 316 immaculata praefertur 304 in ambitibus chlorideo-dives ob contentum molybdenum, quod substantialiter recipit susceptibilitatem ad pituitam corrosionis.
• Sumptus et dispositio: Admixtiones continentes gradus altos nickel, cobaltum, vel molybdaenum significantibus praemiis impensa portant. Artifices saepe aestimant num gradus inferioris mixturae cum caloris modificatione specificatione occurrere possit, an ferrum microalloyatum HSLA tollere post curationem caloris omnino fabricare possit.

Ferri industriae facultates ad partes producendas cum proprietatibus mechanicis constantibus per alta volumina productionis dependet directe a mixturae chemiae mixtae cum disciplina processus procurationis fabricandae. Instrumenta simulationis modernae permittunt machinarum machinarum ad effingendum fluxum metallicum, historiam temperatam, et structuram ultimam grani antequam una mors inciditur, adhibitis admixtionis notis thermodynamicis et mechanicis moribus sicut inputs. Haec facultas admixtam electionem facit magis accuratam magisque accuratam scientiam quam experimentum empiricum et erroris exercitium.
